本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。
　　
工作原理

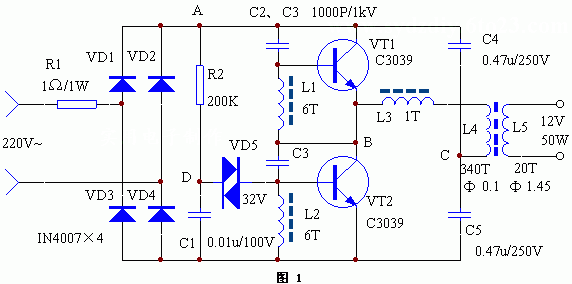

　　本电子变压器工作原理与开关电源相似，电路原理图见图1（点击下载原理图），由VD1－VD4将市电整流为直流，再把直流变成几十千赫兹的　高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。
　　
元器件选择与制作
元器件清单见下表

编　号	名　称	型　号	数　量
R1	电阻	1Ω/1W	1
R2	电阻	200K	1
C1	涤纶电容	0.01u/100V	1
C2、C3	涤纶电容	1000P/1kV	2
C4、C5	涤纶电容	0.47u/250V	2
VD1－VD4	整流二极管	IN4007	4
VD5	触发二极管	32V	1
VT1、VT2	晶体三极管	C3039	2
L1、L2、L3（一体）	振荡变压器	见表后文字	1
L4、L5	高频变压器	见表后文字	1

　　L1、L2、L3分别绕在H7×4×2mm3的磁环上，L1、L2绕6匝；L2绕1匝。L4、L5绕在H31×18×7mm3的磁环上，L4绕用Φ＝0.1mm的高强度线绕340匝；L5用Φ＝1.45mm的高强度线绕20匝。VT1、VT2选用耐压BVceo≥350V大功率硅管。其它元件无特殊要求。
　　电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为10V，D点约为25V。如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即可）。改变L5的匝数可改变输出电压。信息来源：www.yztpdq.com
