GIS组合电器产品结构介绍
GIS（Gas-Insulated Metal-Enclosed Switchgear）是气体绝缘金属封闭开关设备的简称。

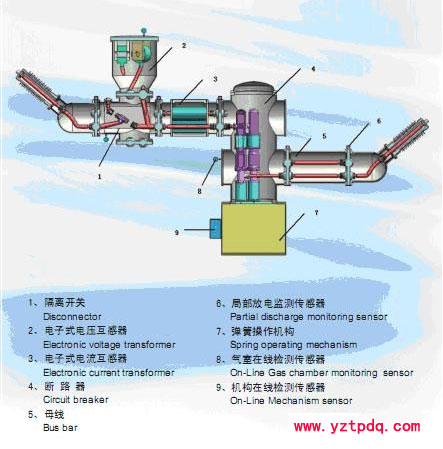

145kVGIS是一种数字型、紧凑型、智能型的组合电器。主要部分包括:智能终端、断路器、隔离开关、接地开关、母线、电子式电压互感器、电子式电流互感器、避雷器、进出线系统等。
该系列产品是智能电网中数字化智能型变电站的主要设备，在提高安全可靠性的基础上，结构紧凑、设计裕度大，占地面积小、配置灵活、安装方便、环境适应能力强，维护工作量小，且其主要部件的维修间隔周期不小于25年。采用标准元件积木式布置，布置灵活、易扩展、可满足各种主接线要求。适用于145kV(126kV及以下)电力系统，作为电力线路的检测、保护、切换线路和测量之用，广泛应用于发电厂、变电站、化工厂、钢铁厂、矿山、石油、新能源等行业领域。
产品特点
1. 采用电子式互感器及具有自诊断的智能终端。
2. 产品采用传感器对设备的气室运行状况进行实时监控，测量参数包括气体压力、温度、微水含量，此外，对产品的核心设备断路器，监测其操作机构动作电流，动作次数，和分闸线圈电流等参数。采集数据通过光纤网络进行收集、整合，分析和判断，发出动作指令，以此达到对整个电力系统运行的优化管理。
3. 优越的开断性能 Excellent breaking performance.
断路器采用“自能”+“热膨胀”的灭弧原理，充分利用电弧自身能量，以提高其灭弧能力，使操作机构所需操作功减小，产品可靠性大大提高。
4. 产品采用三相共箱式设计，单间隔宽度仅0.8m。外壳全铝结构，重量轻，损耗小，噪音低，对厂房要求低。
5. 安装检修方便：产品采用间隔整体运输，“积木式原理结构”安装方便，周期短。
6.密封性能高。产品采用双密封结构，年泄漏率远小于0.5%。
7.断路器采用成熟CT30机构，三相机械联动，无油化，无气化，具有高度的可靠性，且具有10年以上电网运行经验。
8.设计制造符合GB7674-2008《额定电压72.5kV及以上气体绝缘金属封闭开关设备》要求，符合《Q/GDW393-2009 110(66)kV～220 kV智能变电站设计规范》要求。
145kVGIS是一种数字型、紧凑型、智能型的组合电器。主要部分包括:智能终端、断路器、隔离开关、接地开关、母线、电子式电压互感器、电子式电流互感器、避雷器、进出线系统等。
该系列产品是智能电网中数字化智能型变电站的主要设备，在提高安全可靠性的基础上，结构紧凑、设计裕度大，占地面积小、配置灵活、安装方便、环境适应能力强，维护工作量小，且其主要部件的维修间隔周期不小于25年。采用标准元件积木式布置，布置灵活、易扩展、可满足各种主接线要求。适用于145kV(126kV及以下)电力系统，作为电力线路的检测、保护、切换线路和测量之用，广泛应用于发电厂、变电站、化工厂、钢铁厂、矿山、石油、新能源等行业领域。
产品特点
1. 采用电子式互感器及具有自诊断的智能终端。
2. 产品采用传感器对设备的气室运行状况进行实时监控，测量参数包括气体压力、温度、微水含量，此外，对产品的核心设备断路器，监测其操作机构动作电流，动作次数，和分闸线圈电流等参数。采集数据通过光纤网络进行收集、整合，分析和判断，发出动作指令，以此达到对整个电力系统运行的优化管理。
3. 优越的开断性能 Excellent breaking performance.
断路器采用“自能”+“热膨胀”的灭弧原理，充分利用电弧自身能量，以提高其灭弧能力，使操作机构所需操作功减小，产品可靠性大大提高。
4. 产品采用三相共箱式设计，单间隔宽度仅0.8m。外壳全铝结构，重量轻，损耗小，噪音低，对厂房要求低。
5. 安装检修方便：产品采用间隔整体运输，“积木式原理结构”安装方便，周期短。
6.密封性能高。产品采用双密封结构，年泄漏率远小于0.5%。
7.断路器采用成熟CT30机构，三相机械联动，无油化，无气化，具有高度的可靠性，且具有10年以上电网运行经验。
8.设计制造符合GB7674-2008《额定电压72.5kV及以上气体绝缘金属封闭开关设备》要求，符合《Q/GDW393-2009 110(66)kV～220 kV智能变电站设计规范》要求。
