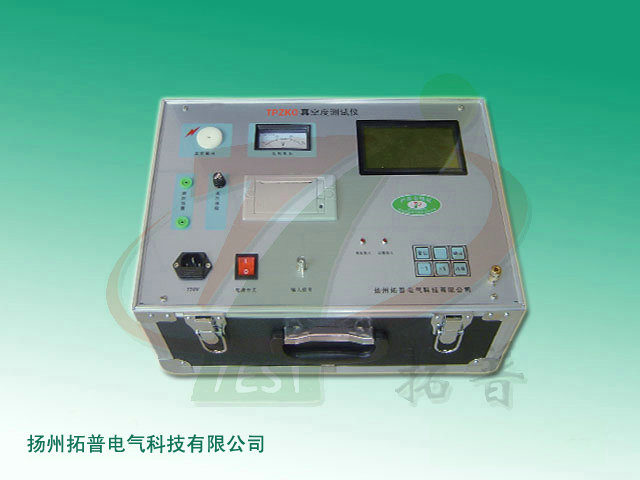

拓普品牌TPZKC真空度测试仪硬件构造与使用方法说明
TPZKC真空度测试仪使用方法说明
（1）仪器分两种用途使用：
1、用于真空灭弧室生产线中灭弧室的质量控制，断路器生产厂家的灭弧室的入库检验。
2、用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。
（2）仪器连线过程：
将面板上的磁控电流输出端通过导线与磁控线圈相连，将磁控线圈绕于真空开关外侧三至四圈，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端，高压线应悬空。注意：使用前仪器必须良好接地！ 线圈与高压输出端应留有足够距离。
检查连线正确后便可开机。将仪器的电源开启后，显示屏显示菜单如下：
（3）管型选择：
测量时，shou先选择管型，仪器内已存入多种管型，具体参数见附录表格。
1、管型选择操作方式：
按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用［＋键］或［－键］调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。
2、测量
按[选择键]使[◢◢]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。
3、打印：
若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出所有测量数据。
4、如果没有可代用的参数，则可按[选择键]使[◢◢]指向“A”，这样可直接给出电离电流，一般来说。电离电流（A）较真空度（Pa）小2个数量级。
仪器内计算机执行测量步骤如下：
启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流＋电离漏电电流→扣除漏电电流→电流转变成真空度值→显示、打印。若[测A键]有效，则显示电流值。
本仪器采用两次启动高压的方法，若仪器di一次启动高压后又回到初始状态，此时为仪器拒检。应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。
TPZKC真空度测试仪硬件构造
硬件大致分为四部分组成
1、CPU主控单元
该部分用于接收用户指令，控制显示器进行各种显示，产生高压单元所需的脉冲信号，及对磁控电流控制单元发出各种控制指令，负责整个测量过程的精确时序控制，该单元是整个系统的主体。
2、高压与磁控电流控制板
高压部分将控制部分送来的具有一定占空比的信号进行功率放大，驱动高压变压器，从而产生测量所需的高压。
磁控电流控制部分用于接收控制部分的指令，进行充电，阀值比较，状态回送及启动磁控电流等操作。
3、按键与显示板
按键部分用于用户指令，操纵按键使仪器处于不同的工作状态。
显示部分用于显示系统的各种参数。
4、打印机
用于打印输出所测量的参数，打印结果如下所示：
TESTED BUIC-Ⅲ TESTED BYUC-Ⅲ
PRESSURE：3.260E-5Pa CURRENT：2.621E-6A
（真空度值） （漏电流值）
TUBE NO： （管编号） TUBE NO： （管编号）
TUBE TYPE：（管型） TUBE TYPE：（管型）
DATE： （日期） DATE： （日期）
TEST REPORT TEST REPORT
（检验记录） （检验记录）
友情提醒：购置拓普电气原创型号TPZKC真空度测试仪，请认准拓普牌原生产厂家扬州拓普电气科技有限公司！品牌厂家产品质量及售后服务有保障！
