TPJSC-B型变频抗干扰介质损耗测试仪工作原理
仪器测量线路包括一路标准回路和一路被测回路。标准回路由内置高稳定度的标准电容器与采样电路组成，被试回路由被试品和采样电路组成。由单片机运用计算机数字化实时采集方法，对数以万计的采样数据处理后进行矢量运算，分别测得标准回路电流 与被试回路电流幅值及其相位关系，并由之算出试品的电容值（Cx）和介质损耗角正切（tgδ），测量结果可靠。现场有干扰时，先利用移相、倒相法减小干扰的影响，再将被试回路测得的电流Ix’与单独测得的干扰电流Id矢量相加，得到真正的测量电流Ix，进而得出正确的测量结果。可根据不同的测量对象和测量需要，灵活地采用多种接线方式。如测量非接地试品（正接法）时，CX线内屏蔽（E）点接地；而测量接地试品（反接法）时，则“Hv”点接地。
TPJSC-B型变频抗干扰介质损耗测试仪技术指标
1额定工作条件
1.1环境温度：-10℃~50℃（当温度超出20℃±5℃时，每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。）
1.2相对湿度：30%~85%
1.3供电电源：电压：220V±22V, 频率50±5Hz (可用发电机作电源。工作时发电机外壳要可靠接地。)
2外型尺寸：a×b×h,mm:450×330×380
3仪器重量：不大于18kg
4电子电路功耗：不大于40VA
5测量范围：
5.1介质损耗（tgδ）: 0~1 分辨率0.0001
5.2电容量 （Cx）: ≤60000PF 分辨率0.01PF
5.2.1内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~60000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.5.2.2外接方式
“外接升压器”方式试验电压10KV
“外接Cn”方式（外接高压、外接标准电容器）试验电压由标准电容器和被试品的耐压值决定（Umax=Imax/ωC）
标准回路电流50mA(In=UωCn)
被试回路电流2A（Ix=UωCx）

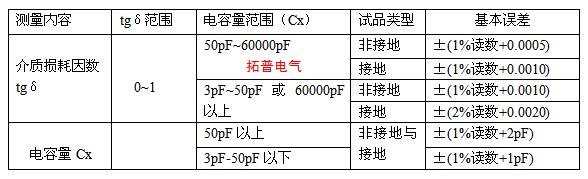

2.6基本测量误差
产品在环境温度20℃±5℃、相对湿度30%~85%的条件下，应符合表之规定。
2.7内部升压器输出能力
输出电压 额定输出电流
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA
