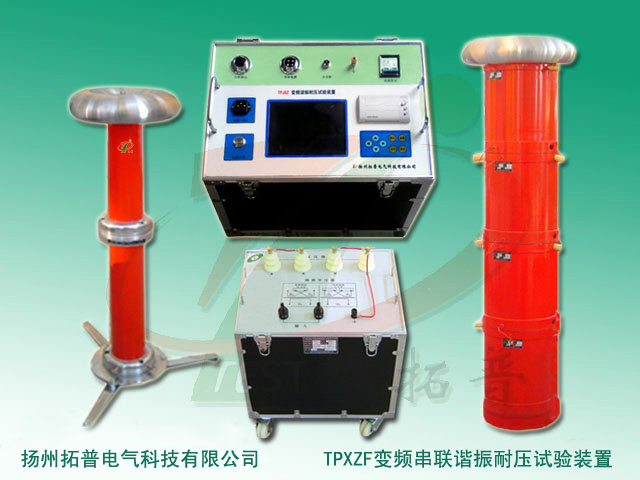

设备构成说明
全套试验设备由变频电源、电抗器、电容分压器、励磁变压器、连接导线组成，接入被试品后组成一个谐振系统进行交流耐压实验。
变频电源： 就是一台幅值和频率可调的正弦波交流调频电源，给谐振回路提供激励源，同时提供电压显示、电流显示、计时、保护、报警等功能。
电抗器：就是一个大电感线圈，与被试品（相当于电容）构成串联谐振回路，可配置电抗器多节电抗器，使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。
电容分压器：内部通过电容器分压，从试品上高电压分得低电压供主机测量、控制使用。
励磁变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。
补偿电容器： 当试品电容量很小时，如果要实现系统谐振可能要求的电源频率超出试验标准的规定，可在试品上并联一个补偿电容，以实现试验要求，称此电容器为补偿电容器（拓普电气帮用户节约投资费用，采用电容分压器和补偿电容器合二为一的独特设计，取消了补偿电容器）。
技术特点说明
1、功率电源电压：AC 380V±10%（单相）、50Hz；
2、仪器电源电压：AC 220V±10%、50Hz；
3、谐振输出容量：210kVA；
4、仪器额定电压：0～60KV；
5、输出频率范围：25～300Hz；
6、输出电压波形：正弦波，波形畸变率＜0.5%；
7、频率调节灵敏度：0.1Hz，不稳定度≤0.05%；
8、系统噪声：≤60db；
9、系统测量精度：1 级；
10、输出电压不稳定：＜0.5%；
11、保护响应时间：1us；
12、电感非线性度：≤0.05%；
13、满功率输出下，连续工作时间为60min；
14．环境条件：温度：-15℃～+50℃；湿度：≤90%RH；海拔高度：≤2000米。
