应用场合
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。拓普TPJDC-A型接地引下线导通电阻测试仪是拓普电气研制的一款便携式测试仪器，主要用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。该仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观等特点，是符合规程要求的理想检测仪器。
功能特点
1、输出电流：手动：0.5A、1A、3A、5A、10A和自动两种模式。　　
2、仪器恒流输出，不需要短路调零。
3、测试效率极高，无充放电过程，只需2秒钟就可完成一个点的测量。　
4、操作简单，只需按下测量键，即可得到测量结果。　
5、直流电阻测量，消除了测试电阻值与被测电阻的影响。　　
6、LCD液晶显示，读数直观，重复性好且有报警提示功能。 　　
7、仪器面板与机箱成一体结构，具有很好的抗震性。　
技术指标
1、输出电流：0.5A～10A
2、测量范围：1mΩ～2000Ω 　
3、测量精度：±（0.5%+2d）
4、测量半径：50m
5、显示方式：LCD液晶显示 　　　　
6、工作温度：-10℃～+40℃ 　　
7、相对湿度：≤90% 无结露 　　
8、工作电源：AC220V 　　
9、体 积：400mm×290mm×180mm 　　
10、重 量：3.0Kg

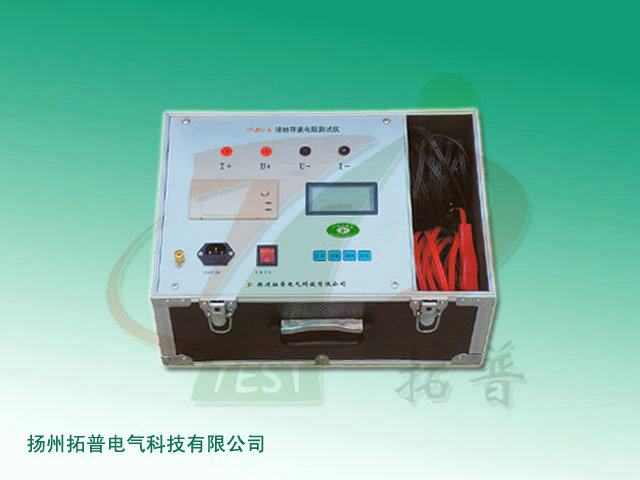

四、仪器面板介绍
1、+I -I接线柱：输出电流端子
2、+U -U接线柱：电压采样端子
3、AC220V：电源插座及开关
4、 ：仪器接地端子
5、液晶屏：显示数据和操作提示
6、打印机：打印测试结果
7、按 键：可根据显示屏的显示操作
操作方法
接通仪器的电源线，将随机配备的专用测试线取出并接好，其中红、黑两把测试钳分别夹到接地线两端线鼻子上，并用力摩檫接触点，确保接触良好，测试线另一端与仪器的接线端子对应接好（注意红、黑的颜色对应。电流线和电压线不要插错）。按测试键后，仪器自动测试，并显示结果。也可以手动选择电流测量。
