DC：500V～2500V兆欧表性能特征技术指标使用说明
产品简介
TP310系列高压绝缘电阻测试仪采用电子测量线路和元器件，其输出电压稳定、测量范围宽、自动换挡、读数直观。特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备的绝缘电阻、吸收比等，是取代老式摇表的理想产品。
工作特性
1、工作条件
a、使用温度：-10℃ — +40℃
b、相对湿度：40℃ 85%RH
c、供电电压：DC 12V

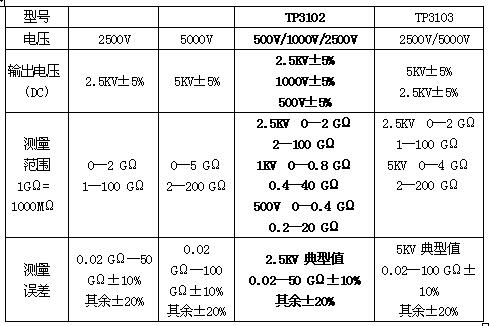

2、性能特性：
3、使用说明
（1）2500V型表使用说明如下
（2）5000V型表使用说明如下
将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下“PRESS TO TEST”（电源按钮）观察表针指示，指针在“BATT.GOOD”线内，则表示电池能满足仪表正常工作，否则须更换电池。将L．E端子接入被测物，功能开关置于“MΩ”挡，按下按钮开关（顺时针旋动将按钮锁紧），即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值。刻度指示灯红灯亮读下刻度，绿灯亮读上刻度。根据需要，可接入屏蔽（被测物屏蔽后，接入G端）。
（3）500V/1000V/2500V型表使用说明如下
（4）2500V/5000V型表使用说明如下
将电池装入仪表后，功能开关置于“OFF”位置，按PRESS TO TEST（电源按钮）和BATT CHECK（电池检测钮），观察表针指示，指针应在BATT.GOOD线内,则表明电池能满足仪器正常工作,否则应更换电池。将L、E端子接入被测物，选择功能开关置于适当电压位置后，再按下PRESS TO TEST按钮（顺时针旋动将按钮锁紧）即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值，刻度指示灯亮，红灯亮读红刻度上对应电压值颜色的数值，绿灯亮读绿刻度上对应电压值颜色的数值，根据需要可接入屏蔽端（被测物屏蔽后，接入G端）。
信息整理：兆欧表生产厂家扬州拓普电气科技有限公司
