直流高压发生器出现过压过流等故障时处理方法介绍
当直流高压发生器发生过压、过流等故障时如何处理?拓普电气为大家简要介绍一下。
直流高压发生器随附有高压屏蔽电流表为数显微安表，连接试验品的插线孔在表顶端上，也是做为电源开关，当停止使用的时候要拔掉插头，就自动关闭电源。如果要更换电池时需要把上盖镙丝打开，换完之后要扣好盖用镙丝拧紧。扁园表换电池时要打开后盖。
1、直流高压发生器将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查地线，确保各部接地良好。用提供的五芯电缆连接控制箱与高压备压筒，电缆两端为同样的快速航空插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。(可用电缆任一端连接控制箱或高压塔)接好电源线，电源为单项交流220V，工频50Hz。
2、打开电源开关，此时电源开关灯(绿)和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压kv值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。电流以微安单位uA值。如果打开电源开关，高压显示灯(绿)不亮，且故障显示中"回零"灯(红)亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。
3、若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至zui大值。此时，当输出电压超过额定输出电压时即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，则以后升压超过预定电压时即自动切断高压。
4、当发生过压、过流等故障时，高压自动切断，高压显示灯(绿)灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回零位上，微调旋钮同样在零位上，再关电源开关，然后再打开电源开关，才能切除保护重新升压。正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，zui后关电源开关。电源开关兼用于保护重置开关，故当故障显示灯(回零显示灯除外)亮后应关闭电源开关再打开才能解除保护，重新升压。
5、直流高压发生器负载为大容性负载时，为避免充电电流过大而触发过流保护，请适当放慢升压速度。试验完毕后，将输出电压调整钮逆时针旋至零位上，此时电压表仍显示试品上的电压值，请等试品通过高压塔放电至20kv以下时再用接地棒放电，以确保安全。
直流高压发生器操作说明
1、控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。
2、高压塔底盘侧面有五芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。

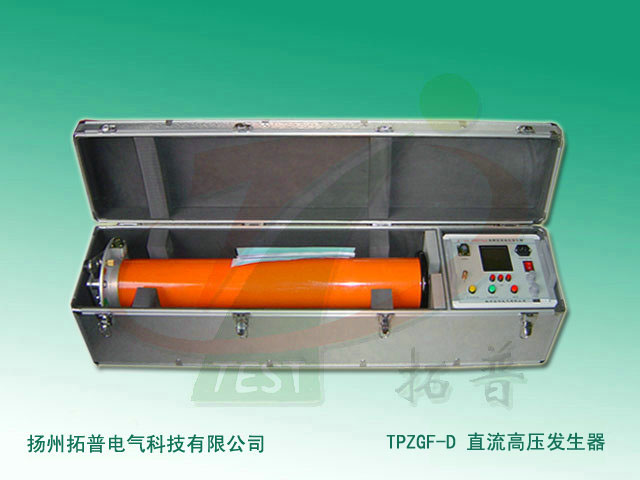

TPZGF-B-200KV/2mA直流高压发生器技术参数
①用途
直流高压发生器专用于电力设备直流耐压试验及测量泄漏电流，是电力工业及科研单位对电缆、避雷器、变压器设备进行绝缘检测试验的必要仪器。
②主要功能
采用变频式开关电源，输出稳定，不受电网电压波动干扰。电压输出分为粗调及细调两档，可准确调节到所需电压值。采用进口IGBT器件、以保证做到输出纹波系数小。仪器自代75%按键，做氧化锌避雷器更方便。
③主要技术参数
1、额定输出电压：0～200KV
2、输出电压极性：负极性
3、额定输出电流：2mA
4、直流高压脉动因数：小于0.5%
5、泄漏电流测量仪表准确度：误差小于0.5%
6、内附直流高压测量系统准确度：误差小于1%
7、供电电源：交流220V ±10%、频率50±1Hz
信息整理：直流高压发生器生产厂家扬州拓普电气科技有限公司
