变频串联谐振试验成套装置试验过程中Q值会受到的影响因数
变频串联谐振试验成套装置试验过程中Q值会受到的影响因数！Q值的大小受综合因数影响，比如设备制作工艺，原材料、材料性能等。例如：同样一个电感，如果其他参数不变，仅改变绕制电感导线的粗细，则导线粗的电感Q值要比导线细的电感Q值高，如果再在导线上镀银，则镀银导线所绕制的电感要比不镀银导线绕制的电感Q值高，很明显这就是工艺结构、原材料所带来的影响，对于串联谐振试验装置Q值来说，Q值越高，回路的损耗就越小，回路的效率就越高，通过Q值的大小也可以简单的判断产品的质量和效能，但不是决定串联谐振装置质量好坏的zui终标准，Q值的提高往往受到一些因素的限制，如导线的直流电阻、线圈骨架的介质损耗、铁心和屏蔽引起的损耗以及高频工作时的集肤效应等。
客户在购买变频串联谐振试验装置时到底要不要去衡量Q值呢？其实对于不太了解的客户可能认为“Q值高，产品就好”，Q值只是作为一个概念性的参考，Q值并不能代表性能好坏的唯一因素或者是绝对因素，比如，Q值过大可能会造成电感烧毁，电容击穿，电路振荡等现象，有些科技类型产品，选材和工艺都非常好，反而会想办法降低Q值，所以，Q值只是衡量电感效能的品质因数，所以，关注产品质量应该关注稳定性、创新度。
TPXZB-75kVA/75kV/1A 变频串联谐振试验成套装置技术参数
仪器介绍
TPXZB-75kVA/75kV/1A 变频串联谐振试验成套装置是采用变频调压方式进行交流耐压试验的设备。装置运用串联谐振原理，利用较小容量的供电电源可完成等效于供电电源30～150倍容量的试验，大大缓解了现场试验电源容量不足的问题。仪器应用于四级、五级承装（修、试）电力设施企业、供电、发电、铁路、钢铁、石化、矿山、输变电装备制造等行业，适用于6kV～35kV电压等级的大容量、高电压的电容性试品，如发电机组、高压交联电缆、电力变压器、高电压互感器、高压断路器、高压套管等设备的交接试验和预防性试验。
工作原理
变频串联谐振试验成套装置运用串并联谐振的原理，利用励磁变压器激发谐振回路，调节变频调压电源的输出频率，使回路电感L和试品C串联谐振，谐振电压施加到试品上电压，使试品上高压达到所需要的电压值。
拓普电气生产的变频串联谐振试验装置为自主研发的变频、调压软件技术。变频调压电源采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造。成套装置符合有关高压试验的规程和要求。
仪器特点
1、成套装置体积小、重量轻、携带方便。变频调压电源采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，同时装置也有很强的过载能力。
2、装置自动调谐功能强大。自动调谐时，从30Hz到300Hz自动扫频，用户能直观地看到装置调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，之后准确锁定谐振频率。
3、装置能灵活整定试验电压、调频范围、加压时间。支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4、装置采用大尺寸彩屏显示试验数据、试验状态，并有实时操作步骤提示功能。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。试验结果能计算出被试品电容值。自备微型打印机，具备试验数据打印功能。
5、装置保护功能完善，安全可靠高。具有过电流、过电压及闪络保护功能，可有效保护人身及设备安全。
成套组成

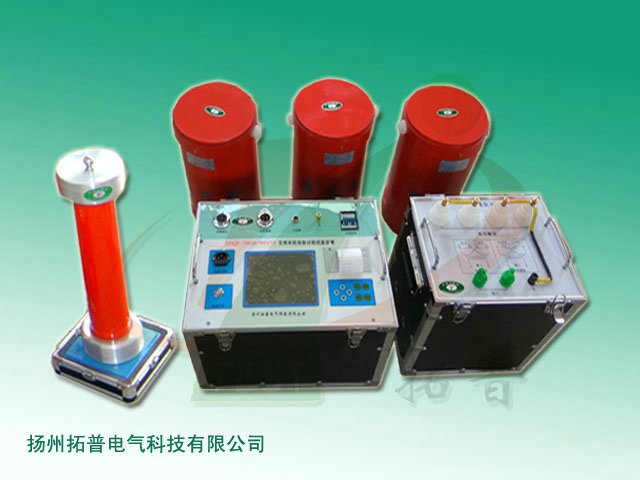

成套设备主要由变频调压电源1台、励磁变压器1台、高压电抗器3台、电容分压器1台、附件箱1件组成。
技术指标
1、仪器工作电源：AC220V±10%单相、50Hz
2、功率电源电压：AC380V±10%单相、50Hz
3、输出电压：75kV
4、输出容量：75kVA
5、输出频率范围：30Hz～300Hz
6、装置测量精度：1.0级
7、连续试验时间：＞60min
8、频率调节分辨率：0.01Hz
9、输出波形：正弦波，波形畸变率≤0.5%
10、频率调节灵敏度：0.1Hz，不稳定度≤0.5%
11、系统品质因数：20～60
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
信息整理：变频串联谐振试验成套装置生产厂家扬州拓普电气科技有限公司
