发电机转子绕组短路的危害与交流阻抗测量方法
发电机转子绕组交流阻抗
说到发电机交流阻抗，先了解一下发电机的组成结构。它主要由转子（磁极）、定子（电枢）、整流器、电压调节器、前后端盖、电刷与电刷架等组成。测量交流阻抗不是测量的发电机的整体，其实是测量的转子部分。转子又是由铁芯和绕组、风扇及转轴等部件组成。测量发电机转子绕组的交流阻抗和功率损耗的目的是为了检查转子绕组是否有匝间短路和断线。
发电机转子绕组短路的危害
1）突然短路时，发电机转子绕组端部将受到很大的电动力冲击作用，可能使线圈端部产生变形甚至损伤绝缘。
2）转子绕组出现过电压，对发电机绝缘产生不利影响。定子绕组中产生强大的冲击电流，与过电压的综合作用，可能导致绝缘薄弱环节的击穿。
3）发电机可能产生剧烈振动，对某些结构部件产生强大的破坏性的机械应力。
发电机转子绕组交流阻抗测量方法

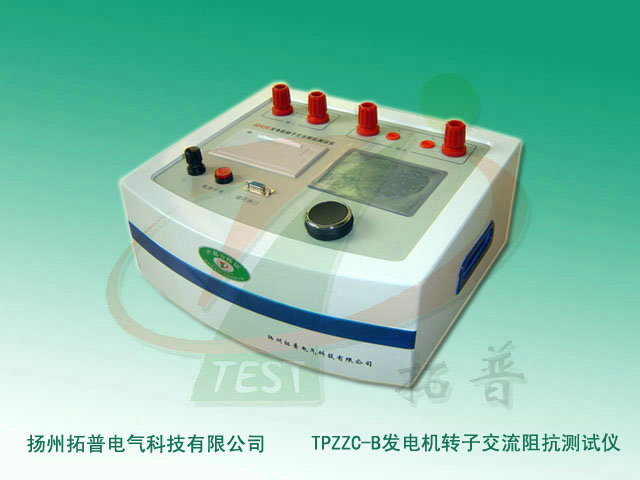

传统测量转子交流阻抗的方法采用电流表、电压表、瓦特表测量，用调压器升压。现在我们把这几个表做到集成一体化，使用更加的方便。如下图所示就是发电机转子交流阻抗测试仪，它可以全自动或手动测量转子绕组的电压、电流、阻抗、功率、转速、相位角等参数。
应用发电机转子交流阻抗测试仪检测，shou先根据发电机铭牌参数设置好试验中的zui高保护电压、电流，zui高转速、电压步长。将隔离调压器旋至零位，按该产品使用说明书接线方式接好测试线，检查接线无误后，接通工作电源开关。
完成接线和测试仪参数设置后，我们就可按测量开始键进行试验了。
拓普品牌TPZZC-B 发电机转子交流阻抗测试仪技术参数
产品简介
拓普品牌发电机转子交流阻抗测试仪采用“单键飞梭”（旋转鼠标）技术，操作简单方便，取消了面板按键等常规控件。采用高速微处理器技术，功能更强大，性能更优越。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。
功能特点
1）自动和手动测量各种同步发电机转子交流阻抗及其特性曲线。
2）内置超大容量存储器，可存储6400组测试数据，并可经通讯接口（RS232）上传至PC机，运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告，便于技术管理和存档。
3）全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、频率、设备编号、时间等）。
4）具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。
5）可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。
6）自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。
7）自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。
技术指标
1）交流阻抗：0~99.999Ω 0.2级
2）交流电压：0~600V 0.2级
3）交流电流：0~120A 0.2级
4）有功功率：0~72kW 0.5级
5）频 率：45~75Hz 0.2级
6）工作电源：AC 220V±10％ 50Hz
信息整理：发电机转子交流阻抗测试仪生产厂家扬州拓普电气科技有限公司
