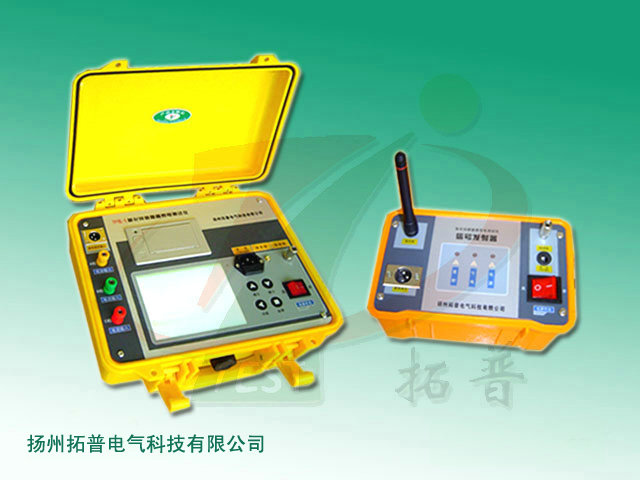

氧化锌避雷器综合测试仪（阻性电流、补偿电压无线传输）技术参数表
氧化锌避雷器综合测试仪（阻性电流、补偿电压无线传输）技术参数表
技术参数响应表
|
项目
|
指标值
|
|
|
全电流测量范围
|
0～10（有效值）
|
|
|
阻性电流测量范围
|
0～10 (峰值/有效值)
|
|
|
测量电压
|
10～250
|
|
|
电流测量准确度
|
5%读数
|
|
|
电压测量准确度
|
2%读数
|
|
|
测量方式
|
有PT、无PT两种可选。从PT处取样电压基准信号采用无线方式。
|
|
|
工作电源
|
电压
|
交直两用，AC 220V±10% 50Hz；内置电池，连续工作≮4小时
|
|
频率
|
50±1
|
|
|
功能要求
|
1、具有同时显示三相数据和波形及泄漏电流阻性分量基波有效值及3、5、7次有效值
2、具有显示泄漏电流阻性分量峰值：正峰值Ir+、负峰值Ir-。容性电流基波，全电压、全电流之间的相角差；
3、能够显示避雷器功耗；
4、采用PT二次电压做参考时，应具有光电隔离措施或防短路保护措施（短路电流不大于0.1A）；
5、具有自动/手动选择合适的补偿角度，自动消除相间干扰功能。
|
|
信息整理：扬州拓普电气科技有限公司
