产品简介

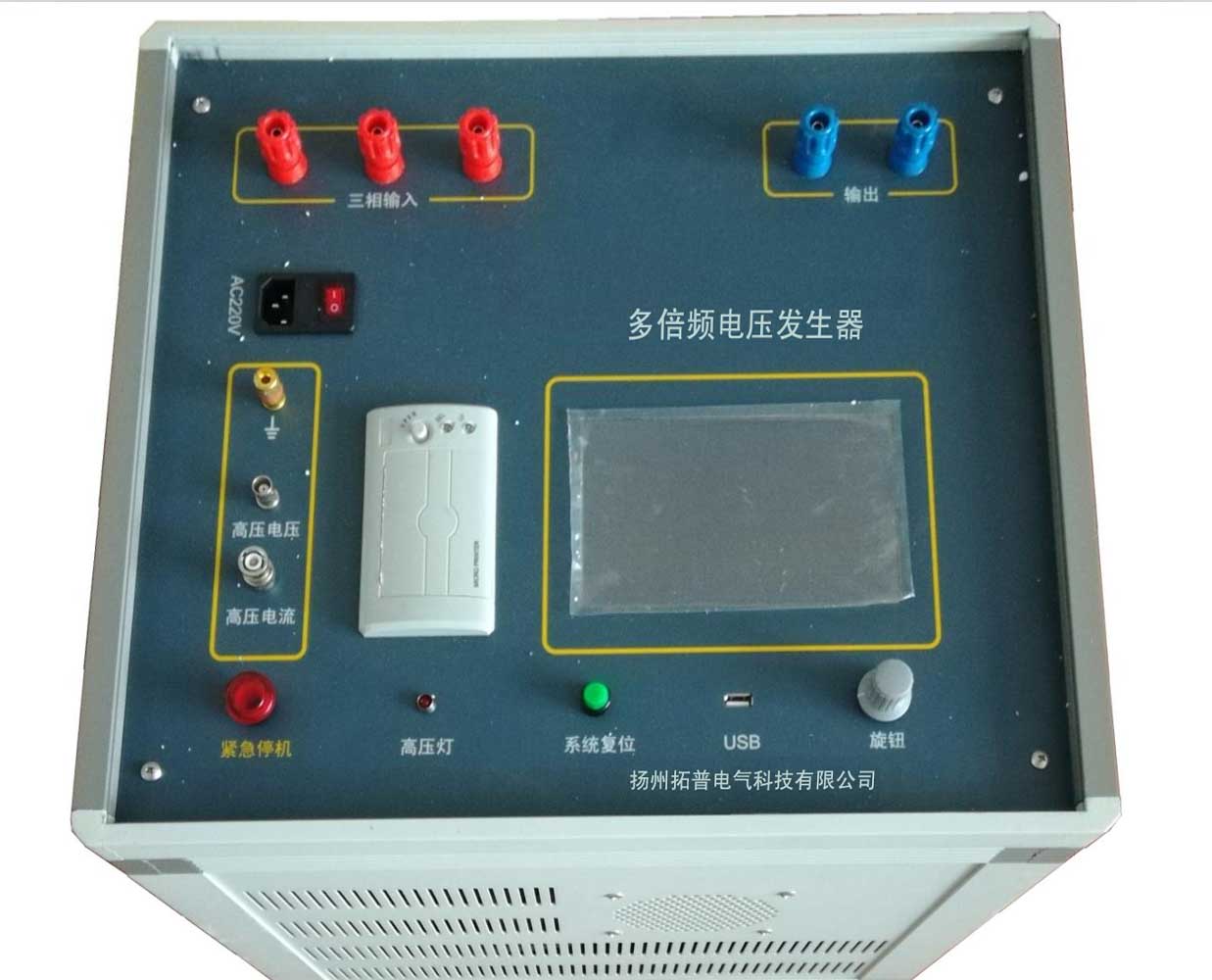

TPGNC 多倍频感应耐压测试装置主要设计用于电压互感器的感应耐压试验，该仪器采用模块输出电压，替代了调压器原始调压法，具有输出电压平稳、测量精度高等特点。该仪器具有用户紧急停机、用户停机、硬件保护、源输出过流保护、温度保护、过压保护、高压电压剧增，高压电压剧减、高压电流剧增、高压电流剧减等多重保护，保证了人员及设备的安全。
功能特点
仅使用单相220V交流电源即可完成测试。
内部自动控制输出电压和输出电流，无须任何外部辅助设备。
在试验过程中一旦检测到异常，仪器可以保证在一个输出周期时间内断开输出。
可储存测量结果，内置不掉电存储器，长期保存测量数据。
纯正弦波输出；
实时监测高压侧电压、电流、低压测电压、电流，功率部分实际温度等；
硬件保护、源输出过流保护、温度保护、过压保护、高压电压剧增、高压电压剧减、高压电流剧增、高压电流剧减等多重保护；
实时记录高压侧电压，方便分析高压异动情况，特别是故障时的实时电压；
触摸大屏显示加旋钮编码器，操作方便、灵活。
仪器液晶显示屏：7寸彩屏。
输出频率：30～300Hz，频率调节细度0.1 Hz
技术指标
1、额定容量：5kVA、10kVA、15kVA、30kVA（根据客户要求选择）
2、工作电源：AC 220V±10%、50Hz
3、输出电压：单相输入0～200V连续可调
4、输出频率：30～300Hz 0.1Hz连续可调
5、输出波形：正弦波、波形失真≤3%
6、使用条件：-15℃～40℃、RH＜80%
配置说明参照表

电源功率	显示电源 AC 50Hz	主电源 AC 50Hz	主机工作 电流	主机工作 电压
3 Kw	220V	220V	0-18A	0-180V
5 Kw	220V	220V	0-28A	0-180V
7 Kw	220V	220V	0-38A	0-180V
10 Kw	220V	220V 或380V	0-34A	0-180V 或0-335V
15 Kw	220V	220V 或380V	0-48A	0-180V 或0-335V
20 Kw	220V	220V 或380V	0-62A	0-180V 或0-335V
25 Kw	220V	220V 或380V	0-76A	0-180V 或0-335V
30 Kw	220V	220V 或380V	0-92A	0-180V 或0-335V
40 Kw	220V	220V 或380V	0-120A	0-180V 或0-335V
50 Kw	220V	220V 或380V	0-150A	0-180V 或0-335V
60 Kw	220V	220V 或380V	0-180A	0-180V 或0-335V
70 Kw	220V	220V 或380V	0-210A	0-180V 或0-335V
80 Kw	220V	220V 或380V	0-240A	0-180V 或0-335V

信息整理：多倍频感应耐压测试装置生产厂家扬州拓普电气科技有限公司
