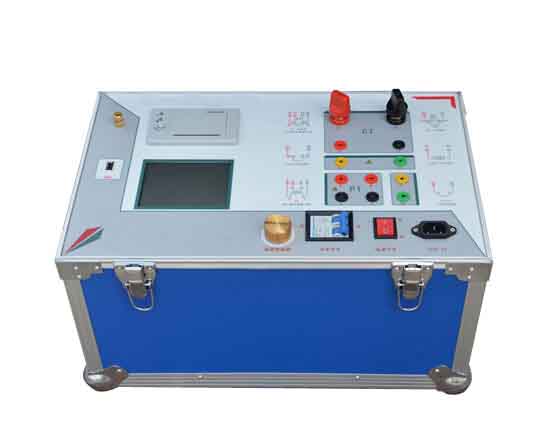

全自动互感器伏安特性测试仪技术参数简要说明
安全操作
如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。
断开电缆连接时，总是从输送功率的装置开始。
在装置有输出时，切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。
在测试时，总是保持互感器高压侧的一个端子接地。
不要将其它物体插入通风口或是输入/ 输出口。
在将测试仪置入运行前，检查测试仪是否有可见的损坏。
不要在多雨或潮湿气候下操作测试仪。
不要在易爆气体或蒸汽存在的环境下操作测试仪。
在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。
为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的唯一允许电源。
当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，并损坏连接的互感器者是测试仪！
面板上的输入/ 输出插口的接线只能用带有4 mm2 安全“香蕉”插头和塑料外壳的电缆。
不要站在靠近或正在连接头的下面，夹钳可能跌落砸伤。
如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。
注意事项
为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。
试验前请将仪器可靠接地。
本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。
CT变比极性试验时，应将不检测的二次绕组短接。
做PT伏安特性试验时，一次绕组的零位端接地。
实验中严禁触碰所有测试端子。
设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
参考标准
GB 1207-2006、GB 1208-2006
主要特征
支持检测CT和PT
满足 GB1207、GB1208等规程要求.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
操作简便，带有智能提示，使用户更易上手操作。.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
小巧轻便≤22Kg，非常利于现场测试.
测试仪主要测试功能（见表1）
信息整理：全自动互感器伏安特性测试仪厂家扬州拓普电气科技有限公司
HT其它产品名称型号一览
HT-2016互感器伏安特性综合测试仪（触摸屏）
DXSZ-III异频线路参数测试装置
HT-20全自动互感器伏安特性测试仪（角差比差+二次负荷+二次直阻）2500V/600A
L4-2500/600型系列互感器伏安特性测试装置 (触摸屏)
HT-09便携式全自动互感器伏安特性测仪（CT变比采用电压法，没有大电流输出）（伏安特性、变比极性、交流耐压、退磁）
HT-08互感器伏安特性测仪 伏安特性、变比极性、交流耐压、一次通流、退磁|角差比差
HT-28全自动互感器伏安特性测试仪|角差比差+二次负荷+二次直阻（电流法电压法兼容）
HT-20全自动互感器伏安特性测试仪（角差比差+二次负荷+二次直阻）2500V/1000A
HT-08互感器伏安特性测仪600A-2500V
SLQ型轻型升流器（大电流发生器）2000A
HLY-III高精度智能回路电阻测试仪（200A）
FZY-3型煤矿杂散电流检测仪
高精度智能回路电阻测试仪 400A
数显直流微安表
高压绝缘油耐压试验油杯
三倍频电源发生装置
BPDW-2010型变频地网接地阻抗测试系统
高压电缆交流耐压试验设备装置
FRC型高压测量器
LBQ漏电保护测试仪
SJJH3000型数字三相相位伏安表
ETCR7000大口径钳形漏电电流表
LS790B气体检漏仪
ZGY-20A变压器直流电阻测试仪
ZGF-310三通道直流电阻测试仪
直流接地故障在线测试仪
全自动变比测试仪
无线高压数字核相仪
串联谐振（电抗器）
工频无局放变压器
变频串联谐振成套试验
HT-12全自动互感器综合测试仪
电脑型继电保护校验仪（单相双调压器）
全自动电容电感参数测试仪
高压电缆故障测试仪
智能三相电力参数测试仪
智能绝缘靴（手套）耐压试验装置
红外线测温仪
绕阻变形测试仪（频响法）
高压开关机械特性测试仪
2571接地电阻测试仪
变压器直流电阻仪
直流电阻测量变压器
接地线成组直流电阻测试仪
氧化锌避雷器检测仪
避雷器用监测器测试仪
串联谐振励磁变压器
串联谐振成套装置
变频串联谐振耐压试验装置
WHX-II高压无线核相仪
HTW型智能微水仪
HT-500P二次压降负荷测试仪
工频无局部放电试验变压器
高压试验变压器
0.1HZ超低频发生器
充气式高压试验变压器
交直流耐压试验仪
干式试验变压器
JDS2000型继电保护测试仪
HT600E微机保护综合测试仪
HT300E微机保护综合试验装置
HT6638E微机保护测试装置
JBC-03微机继电保护测试仪
JSY-09变频抗干扰介质损耗测试仪
JSY-05介质损耗测试仪
JSY-06介质损耗测试仪
JSY-03抗干扰介质损耗测试仪
智能微水仪
ZGF系列直流高压发生器
HTZGF系列直流高压发生器
ZS系列直流高压发生器
水内冷发电机通水直流耐压试验装置
ZGY直流电阻测试仪
ZGY-10直流电阻测试仪
ZGY-20A直流电阻测试仪
ZGY-40A直流电阻测试仪
ZGY-50A直流电阻测试仪
ZGY-310三通道直流电阻测试仪
BZC变压器变比组别测试仪
BZC-II变压器变比测试仪
DHX高压核相仪
高压语音核相仪
HBR800无线高压核相仪
WXH高压无线核相仪
2671数字兆欧表
指针兆欧表
10KV智能高压数字兆欧表
3125高压数字兆欧表
HT5500高压数字兆欧表
水内冷发电机绝缘电阻测试仪
三油杯绝缘油介电强度测试仪
HT-2000型绝缘油介电强度测试仪
HT-2000型变压器油闭口闪点仪
HT-2000型变压器油开口闪点仪
GS101D变压器油色谱分析仪
HT绝缘油介质损耗测试仪
HCJ9201绝缘油介电强度测试仪
ZIJJ-V绝缘油介电强度测试仪
ZIJJ-II绝缘油介电强度测试仪
SLQ大电流发生器（升流器）
KJTC-V高压开关机械特性测试仪
BYKC-2000变压器有载开关测试仪
HT-II高低压开关通电试验台
KJTC-IV高压开关机械特性测试仪
JK-C高压开关接线特性测试仪
HLY-III回路电阻测试仪
HLY-I回路电阻测试仪
HLY-II回路电阻测试仪
HT-II变压器容量测试仪
HT2002有源变压器容量特性测试仪
HT-1变压器参数测试仪
HT2001变压器参数测试仪
BDS变压器损耗参数测试仪
变压器特性综合测试台
HGY互感器特性综合测试仪
变频大电流多功能接地电阻测试仪
ETCR钳形接地电阻测试仪
BY2571接地电阻测试仪
大型地网接地电阻测试仪
ZJDG-I直流接地故障测试仪
接地线成组直流电阻测试仪
JDDT接地导通测试仪
HT-10绝缘工器具耐压试验装置
HT-6绝缘工器具耐压试验装置
HT-II绝缘工器具耐压试验装置
LYC系列全电脑静重式标准测力机（卧式）
LYC-III安全工器具力学性能试验机
HT-10A电缆故障测试仪
HT03电缆故障测试仪
高效真空滤油机
双极真空滤油机
氧化锌避雷器带电检测仪
LJJ雷电计数器校验仪
雷电计数器动作测试仪
三倍频发生器
真空开关真空度测试仪
蓄电池智能放电检测仪
杂散电流测试仪
红外线测温仪
高压分压器（高电压测量仪）
数字双钳相位表
BRZ-203变压器绕阻变形测试仪
电容电感测试仪
配电网电容电流测试仪
发电机定子交流阻抗测试仪
高压验电器
验电器检测仪
无局部放电测试仪
如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。
断开电缆连接时，总是从输送功率的装置开始。
在装置有输出时，切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。
在测试时，总是保持互感器高压侧的一个端子接地。
不要将其它物体插入通风口或是输入/ 输出口。
在将测试仪置入运行前，检查测试仪是否有可见的损坏。
不要在多雨或潮湿气候下操作测试仪。
不要在易爆气体或蒸汽存在的环境下操作测试仪。
在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。
为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的唯一允许电源。
当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，并损坏连接的互感器者是测试仪！
面板上的输入/ 输出插口的接线只能用带有4 mm2 安全“香蕉”插头和塑料外壳的电缆。
不要站在靠近或正在连接头的下面，夹钳可能跌落砸伤。
如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。
注意事项
为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。
试验前请将仪器可靠接地。
本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。
CT变比极性试验时，应将不检测的二次绕组短接。
做PT伏安特性试验时，一次绕组的零位端接地。
实验中严禁触碰所有测试端子。
设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
参考标准
GB 1207-2006、GB 1208-2006
主要特征
支持检测CT和PT
满足 GB1207、GB1208等规程要求.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
操作简便，带有智能提示，使用户更易上手操作。.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
小巧轻便≤22Kg，非常利于现场测试.
测试仪主要测试功能（见表1）
|
CT（保护类、计量类）
|
PT
|
|
伏安特性（励磁特性）曲线
|
伏安特性（励磁特性）曲线
|
|
自动给出拐点值
|
自动给出拐点值
|
|
自动给出5%和10%的误差曲线
|
变比测量
|
|
变比测量
|
极性判断
|
|
比差测量
|
比差测量
|
|
相位（角差）测量
|
相位（角差）测量
|
|
极性判断
|
交流耐压测试
|
|
一次通流测试
|
二次负荷测试
|
|
交流耐压测试
|
二次绕组测试
|
|
二次负荷测试
|
铁心退磁
|
|
二次绕组测试
|
|
|
铁心退磁
|
|
测试仪主要技术参数（见表2）
|
项目
|
参数
|
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
|
设备输出
|
0～2500Vrms， 5Arms（20A峰值）
注：0～5A为真实值，大于5A～20A为计算值
|
|
|
大电流输出
|
0～600A
|
|
|
励磁精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
|
二次绕组
电阻测量
|
范围
|
0.1～300Ω
|
|
精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
|
二次实际
负荷测量
|
范围
|
5～1000VA
|
|
精度
|
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA
|
|
|
相位测量
（角差）
|
精度
|
4min
|
|
分辨率
|
0.1min
|
|
|
比差
|
精度
|
0.05%
|
|
CT
变比测量
|
范围
|
≤25000A/5A（5000A/1A）
|
|
精度
|
≤0.5%
|
|
|
PT
变比测量
|
范围
|
≤500KV
|
|
精度
|
≤0.5%
|
|
|
工作环境
|
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
|
|
