保护电阻（绝缘工具耐压试验设备配套）图文资料
产品简介
TPBF系列保护电阻采取高品质陶瓷做基体，导热好，热容量大，温度系数小，电压系数小,高频无感，高稳定性，属于高端高压电阻器。
技术参数
应用场合
采取高强度塑料外壳封装，电阻与散热器绝缘。当瓷片底部中心温度低于85℃时，功率可达到600W。产品主要用于电力电子，汽车电工，电力传输，风力发电，光伏发电等新能源行业。
主要检验项目、检验方法及性能要求
外形图片
信息整理：扬州拓普电气科技有限公司
TPBF系列保护电阻采取高品质陶瓷做基体，导热好，热容量大，温度系数小，电压系数小,高频无感，高稳定性，属于高端高压电阻器。
技术参数
|
基材
|
95%三氧化二铝
|
|
膜材质
|
钌系浆料
|
|
包封材质
|
硅树脂
|
|
阻值范围
|
1R-500M
|
|
允许偏差
|
±0.1%～±1%
|
|
温度系数
|
低到±15ppm（25℃～105℃）
|
|
绝缘耐压
|
100KV
|
|
绝缘电阻
|
≥10GΩ
|
|
工作温度范围
|
-55℃～+225℃
|
应用场合
采取高强度塑料外壳封装，电阻与散热器绝缘。当瓷片底部中心温度低于85℃时，功率可达到600W。产品主要用于电力电子，汽车电工，电力传输，风力发电，光伏发电等新能源行业。
主要检验项目、检验方法及性能要求
|
检验项目
|
检验方法
|
性能要求
|
|
过载
|
1.5倍额定功率，但不超过最大工作电压，连续5秒钟
|
ΔR≤±(0.3%R+0.01Ω)
|
|
寿命
|
额定功率下1000小时，底板中心温度低于85℃
|
ΔR≤±(0.5%R+0.01Ω)
|
|
稳态湿热
|
40℃，RH≥95%,56天
|
ΔR≤±(0.25%R+0.01Ω)
|
|
温度冲击
|
-55℃/125℃，5次循环
|
ΔR≤±(0.3%R+0.01Ω)
|
|
振动
|
50HZ,振幅2mm，持续4h
|
ΔR≤±(0.1%R+0.01Ω)
|

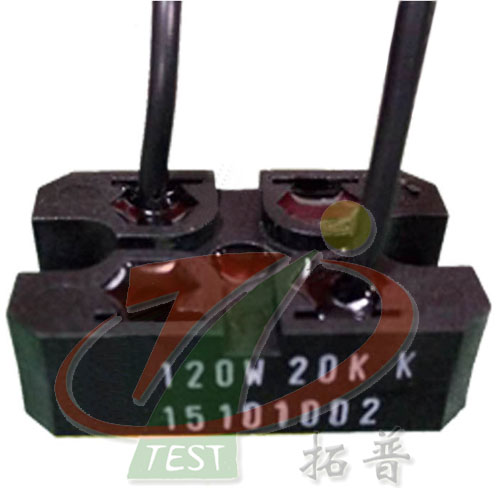

外形图片
