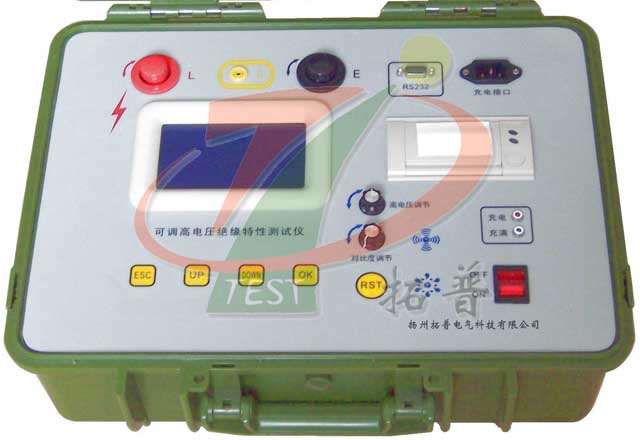

可调高电压绝缘特性测试仪（TPKV20）安全操作规程
可调高电压绝缘特性测试仪（TPKV20）安全操作规程
1 测试开始，应先接好测试线，后开启仪表电源。
2 测试完毕，应先关闭仪表电源，后拆解测试线。
3 仪表工作时，人体不得触碰或靠近测试线。
4 测试全过程中，须有专职人员现场监督安全操作。
4.1 测试线连接无误后，打开面板上的电源开关，液晶屏出现开机欢迎界面，显示当前的温度，湿度，时间。
4.2 此时按OK键，出现功能选择窗口。可根据屏幕下方的按键功能提示进行操作。在图1或图2的界面下按ESC键，会出现敬告用户窗口，系统提示必须严格执行安全操作规程（见本说明书第四面加粗字体）。如图3所示，持续约4秒后，回到图2功能选择窗口。在图2界面选择执行参数测量时，系统出现测试电压选择界面，如图4。选择测试电压后确认，即出现图5开始加压测量的确认界面。为了防止出现误操作，系统要求用户必须按住不放持续5秒。若5秒内松开按键，系统回到图4电压选择界面。若5秒内没松开按键，显示如图6的加压提示窗口。提醒：此时一定要注意安全。高压升成后，出现如图7所示界面。该界面显示出测试的时间，绝缘电阻，测试电压。蜂鸣器每隔15秒会鸣叫提示。系统自动计时。时间到15秒时，自动显示R15，如图8所示；时间到60秒时，依次自动显示R60，R60/R15；时间到600秒时，依次自动显示R600，R600/R60，且蜂鸣器均会连续鸣叫以提示。 在图7界面下按OK键，将如图9数字显示此刻的绝缘电阻值；按UP键，将依次显示R15，R60，R60/R15，如图10；按下DOWN键，将依次显示R60，R600，R600/R60。
4.3 测试完毕，按下ESC键，即停止高压输出，系统自动泄放高电压，出现高压泄放提示界面，如图11。待电压泄放完毕后，出现本次测量的结果界面，如图12所示。可将其打印、存储。此时按DOWN键，即对该测试结果保存，显示图13的提示界面。每一组数据按照测试时间都有一个顺序号，当前存储的一组数据的顺序号为1，原顺序号为1的一组数据的顺序号变成2，原顺序号为2的一组数据的顺序号变成3，依次类推。本仪表系统多可以存储60次（组）的测量数据。
4.4 在图2所示的界面下，若选择记录查询操作，将会显示以前测量且存储的各组数据，如图14所示，可根据显示屏下方的按键功能提示进行上翻页、下翻页、数据打印等操作。小窍门：此时若按住ESC键不放，将会出现如图15删除界面，在该界面下即可对某一组数据删除或将全部数据清空。
4.5 在图12或在图14界面下可进行该次测量数据的打印操作。打印机面板上有按键和指示灯，灯亮表示打印机在线，反之表示离线。在线状态下打印机才能打印。操作按键可使打印机选择在线或离线状态、进行自检测或走纸等不同工作。
4.5.1打印机在断电状态下，先按住按键，再接通电源，打印机打印自检测清样，结束后转入在线状态。
4.5.2按下按键（持续时间0.5秒以内），松手后，可切换打印机处于在线状态或离线状态。
4.5.3在离线状态下，按住按键（持续时间1秒以上）松手后，打印机将走纸。以同样的方法操作按键，松手后，停止走纸。
4.6 在图12或在图14界面下按OK键，若打印机此时处于在线状态，则出现图16所示界面，开始打印。若打印机处于离线状态，则出现如图17的信息提示界面，三秒后返回。只有把打印机切换到在线状态后，才可进行打印操作。
4.7 在图2所示的界面下，若选择时间设置操作，将出现时间设置界面，如图18，此时可对系统时间进行修正。
4.8 仪表系统中所存储的测量数据可传输给计算机。须在计算机上安装数据接收程序，插入光盘，双击光盘根目录下的setup.exe文件，后面每一步都可采用默认的安装方式，直接点击下一步或继续即可安装完毕。
4.9 数据接收程序安装后，即可进行数据传输，首先用9针的串行通信线将仪表系统与计算机连接好，打开仪表电源开关，仪表出现开机欢迎界面，如图1。然后点击计算机桌面的开始菜单，移动鼠标至程序选项，在程序子菜单下选择运行该数据接收程序，即弹出数据接收窗口。点击窗口上方的启动接收按钮，仪表自动由欢迎界面切换到图19的数据传输提示界面。仪表中的全部测量数据将会传输到窗口下部的数据缓冲区中如图20。在数据传输过程中，。用户可对接收到数据缓冲区中的数据进行复制、粘贴、删除、修改等编辑操作。
4.10 在仪表系统工作的任何时刻，按下RST复位键，仪表系统都将会回到刚上电时的开机欢迎界面状态。
4.11 仪表工作时，不要盖住面板上的温湿度传感器，以免造成温度、湿度测量不准。不要盖住蜂鸣器，以免蜂鸣器发音不畅。
4.12 调节对比度旋钮，可将液晶屏显示效果调到较佳。
4.13 使用完毕，关闭仪表电源开关。关机后，系统时间仍继续保持计时，所存储的测量数据不会丢失。
可调高电压绝缘特性测试仪（TPKV20）性能特点
1采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。
2抗干扰能力强，适合在强电磁干扰环境中测量。
3有0.5kV、1.0kV、2.0kV、2.5kV、5.0kV、10.0kV、15.0kV、20.0kV共8个电压输出档。
4输出高电压同时也可连续调节。
5自动测量R15、R60、R600，自动计算吸收比、极化指数。
6带载能力强，短路电流约5mA。
7测量范围最大为0 ~5000GΩ，自动切换量程。
8模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
9随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
10测量完毕自动泄放高压，高压泄放时间不超过30秒。
11自动测量环境温度、空气湿度及每次测试的日期与时间。
12能保存60组测量结果，且数据20年可不丢失。
13自带RS232串行接口，能与计算机数据通信。
14自带打印机，可对测量结果进行打印，免去了抄表工作。
15具有全面完善的保护功能，工作可靠性高。
可调高电压绝缘特性测试仪（TPKV20）技术指标
信息整理：扬州拓普电气科技有限公司
1 测试开始，应先接好测试线，后开启仪表电源。
2 测试完毕，应先关闭仪表电源，后拆解测试线。
3 仪表工作时，人体不得触碰或靠近测试线。
4 测试全过程中，须有专职人员现场监督安全操作。
4.1 测试线连接无误后，打开面板上的电源开关，液晶屏出现开机欢迎界面，显示当前的温度，湿度，时间。
4.2 此时按OK键，出现功能选择窗口。可根据屏幕下方的按键功能提示进行操作。在图1或图2的界面下按ESC键，会出现敬告用户窗口，系统提示必须严格执行安全操作规程（见本说明书第四面加粗字体）。如图3所示，持续约4秒后，回到图2功能选择窗口。在图2界面选择执行参数测量时，系统出现测试电压选择界面，如图4。选择测试电压后确认，即出现图5开始加压测量的确认界面。为了防止出现误操作，系统要求用户必须按住不放持续5秒。若5秒内松开按键，系统回到图4电压选择界面。若5秒内没松开按键，显示如图6的加压提示窗口。提醒：此时一定要注意安全。高压升成后，出现如图7所示界面。该界面显示出测试的时间，绝缘电阻，测试电压。蜂鸣器每隔15秒会鸣叫提示。系统自动计时。时间到15秒时，自动显示R15，如图8所示；时间到60秒时，依次自动显示R60，R60/R15；时间到600秒时，依次自动显示R600，R600/R60，且蜂鸣器均会连续鸣叫以提示。 在图7界面下按OK键，将如图9数字显示此刻的绝缘电阻值；按UP键，将依次显示R15，R60，R60/R15，如图10；按下DOWN键，将依次显示R60，R600，R600/R60。
4.3 测试完毕，按下ESC键，即停止高压输出，系统自动泄放高电压，出现高压泄放提示界面，如图11。待电压泄放完毕后，出现本次测量的结果界面，如图12所示。可将其打印、存储。此时按DOWN键，即对该测试结果保存，显示图13的提示界面。每一组数据按照测试时间都有一个顺序号，当前存储的一组数据的顺序号为1，原顺序号为1的一组数据的顺序号变成2，原顺序号为2的一组数据的顺序号变成3，依次类推。本仪表系统多可以存储60次（组）的测量数据。
4.4 在图2所示的界面下，若选择记录查询操作，将会显示以前测量且存储的各组数据，如图14所示，可根据显示屏下方的按键功能提示进行上翻页、下翻页、数据打印等操作。小窍门：此时若按住ESC键不放，将会出现如图15删除界面，在该界面下即可对某一组数据删除或将全部数据清空。
4.5 在图12或在图14界面下可进行该次测量数据的打印操作。打印机面板上有按键和指示灯，灯亮表示打印机在线，反之表示离线。在线状态下打印机才能打印。操作按键可使打印机选择在线或离线状态、进行自检测或走纸等不同工作。
4.5.1打印机在断电状态下，先按住按键，再接通电源，打印机打印自检测清样，结束后转入在线状态。
4.5.2按下按键（持续时间0.5秒以内），松手后，可切换打印机处于在线状态或离线状态。
4.5.3在离线状态下，按住按键（持续时间1秒以上）松手后，打印机将走纸。以同样的方法操作按键，松手后，停止走纸。
4.6 在图12或在图14界面下按OK键，若打印机此时处于在线状态，则出现图16所示界面，开始打印。若打印机处于离线状态，则出现如图17的信息提示界面，三秒后返回。只有把打印机切换到在线状态后，才可进行打印操作。
4.7 在图2所示的界面下，若选择时间设置操作，将出现时间设置界面，如图18，此时可对系统时间进行修正。
4.8 仪表系统中所存储的测量数据可传输给计算机。须在计算机上安装数据接收程序，插入光盘，双击光盘根目录下的setup.exe文件，后面每一步都可采用默认的安装方式，直接点击下一步或继续即可安装完毕。
4.9 数据接收程序安装后，即可进行数据传输，首先用9针的串行通信线将仪表系统与计算机连接好，打开仪表电源开关，仪表出现开机欢迎界面，如图1。然后点击计算机桌面的开始菜单，移动鼠标至程序选项，在程序子菜单下选择运行该数据接收程序，即弹出数据接收窗口。点击窗口上方的启动接收按钮，仪表自动由欢迎界面切换到图19的数据传输提示界面。仪表中的全部测量数据将会传输到窗口下部的数据缓冲区中如图20。在数据传输过程中，。用户可对接收到数据缓冲区中的数据进行复制、粘贴、删除、修改等编辑操作。
4.10 在仪表系统工作的任何时刻，按下RST复位键，仪表系统都将会回到刚上电时的开机欢迎界面状态。
4.11 仪表工作时，不要盖住面板上的温湿度传感器，以免造成温度、湿度测量不准。不要盖住蜂鸣器，以免蜂鸣器发音不畅。
4.12 调节对比度旋钮，可将液晶屏显示效果调到较佳。
4.13 使用完毕，关闭仪表电源开关。关机后，系统时间仍继续保持计时，所存储的测量数据不会丢失。
可调高电压绝缘特性测试仪（TPKV20）性能特点
1采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。
2抗干扰能力强，适合在强电磁干扰环境中测量。
3有0.5kV、1.0kV、2.0kV、2.5kV、5.0kV、10.0kV、15.0kV、20.0kV共8个电压输出档。
4输出高电压同时也可连续调节。
5自动测量R15、R60、R600，自动计算吸收比、极化指数。
6带载能力强，短路电流约5mA。
7测量范围最大为0 ~5000GΩ，自动切换量程。
8模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
9随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
10测量完毕自动泄放高压，高压泄放时间不超过30秒。
11自动测量环境温度、空气湿度及每次测试的日期与时间。
12能保存60组测量结果，且数据20年可不丢失。
13自带RS232串行接口，能与计算机数据通信。
14自带打印机，可对测量结果进行打印，免去了抄表工作。
15具有全面完善的保护功能，工作可靠性高。
可调高电压绝缘特性测试仪（TPKV20）技术指标
|
额定测试电压
|
0.5kV ~ 20.0kV
|
|
测量上限值
|
100GΩ ~ 5TΩ
|
|
测量下限值
|
0.1MΩ
|
|
输出电压误差
|
±5%
|
|
短路电流
|
约5mA
|
|
准确度等级
|
5.0级
|
|
下半量程范围基本误差
|
±( 5%·Rx + 1d )
|
|
上半量程范围基本误差
|
±( 10%·Rx + 2d )
|
|
高压显示误差
|
±( 5%·Ux + 1d )
|
|
温度测量误差
|
±0.5℃
|
|
空气湿度测量误差
|
±2%RH
|
|
供电电源
|
14.8V 锂电
|
|
电池一次充电使用时间
|
30天 每天10次DAR和5次PI测试
|
|
绝缘电阻
|
> 500 MΩ（测试线与机壳间）
|
|
耐压
|
AC10.0kV 50Hz 1min（测试线与机壳间）
|
|
工作温度与湿度
|
0℃ ~ + 40℃ < 85%RH
|
|
贮存温度与湿度
|
- 20℃ ~ + 50℃ < 90%RH
|
信息整理：扬州拓普电气科技有限公司
