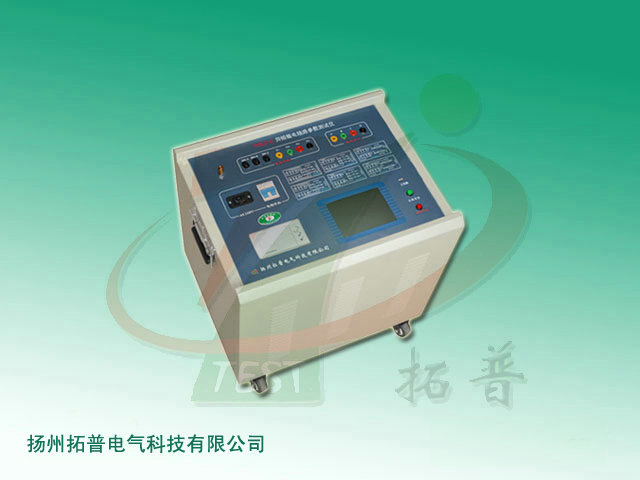

输电线路工频参数测试仪TPXLC110B性能特点
1、快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量，同时还可以测量线路间的互感电抗、耦合电容、相间电容测量；
2、抗干扰能力强，能在异频信号与工频信号比为1:10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引线线就可以完成全部的线路参数测量；彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。
4、仪器以高速单片机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。
5、仪器采用320*240大屏幕点阵液晶显示，进口旋转鼠标操作，嵌入式汉字微型打印机打印结果；
6、仪器测试过程快捷，仪器自动完成测试，一分钟完成一个序参数的测量，试验时间缩短，20分钟内可完成传统方法1天的工作量；
7、测量精度高，三组异频电源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz一组工频电源50.0Hz/50.0Hz可供选择，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
输电线路工频参数测试仪TPXLC110B技术指标
仪器能准确测量各种高压输电线线路的正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等

输入电源	三相AC380V±10%，50Hz
输出电压	AC 200V 精度：1%
输出电流	5A
输出信号频率	42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz
测量范围	正序电容 零序电容 耦合电容	正序阻抗 零序阻抗 互感电抗	阻抗角
	0.1～50μF	0.5～400Ω	0～360°
测量分辨率	0.01μF	0.01Ω	0.01°
测量准确度	0.1μF～1μF时±3%±0.05μF 1μF～50μF时±1.5%±0.03μF	0.5Ω～1Ω时±3%±0.05Ω 01Ω～400Ω时±3%±0.03Ω	±0.2°（电压>1.0V） ±0.3°（电压>0.2～1.0V）
外形尺寸	535 mm×435 mm×360mm（不含轮子）；重量：61kg
抗干扰参数	干扰电压：接入仪器测试电源后的纵向感应电压＜350V； 干扰电流：线路始末两端短接接地时＜40A； 能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
使用环境	环境温度：- 15℃ ～ +40℃   相对湿度：＜90%

信息整理：扬州拓普电气科技有限公司
