轻型高压试验变压器是在同类产品YDJ型高压试验变压器的基础上，按试验变压器标准DL/T848.2-2004要求，经改进后生产的一种高压试验变压器产品，本系列产品与同类YDJ型产品相比较具有体积小、重量轻、结构紧凑、运输方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中不可少的仪器。
工作原理
试验变压器为单相变压器，联结组标号II。单台试验变压器的工作过程，用交流380V电压接入电源控制台，经电源控制台内自藕调压器（50KVA以上调压器外附）调节0~400V电压至高压试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
产品结构

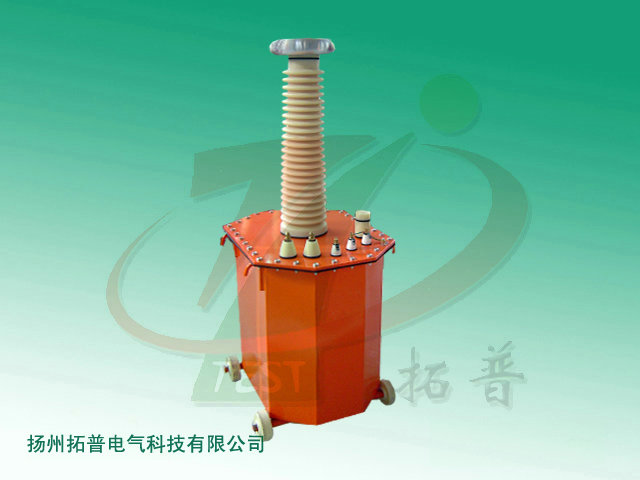

试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
规格参数

型号	容量(kVA)	高压电压(kV)	高压电流(mA)	低压输入
				电压(V)	电流(A)
G·YD1.5/50	1.5	50	30	200	7.5
G·YD3/50	3	50	60	200	15
G·YD5/50	5	50	100	200	25
G·YD10/50	10	50	200	200	50
G·YD20/50	20	50	400	380	100
G·YD30/50	30	50	600	380	150
G·YD50/50	50	50	1000	380	250
G·YD5/100	5	100	50	200	25
G·YD10/100	10	100	100	200	50
G·YD20/100	20	100	200	380	53
G·YD30/100	30	100	300	380	79
G·YD50/100	50	100	500	380	132
G·YD20/150	20	150	133	380	53
G·YD30/150	30	150	200	380	80
G·YD50/150	50	150	333	380	132
G·YD100/150	100	150	667	380	263
G·YD50/200	50	200	250	380	132
G·YD100/200	100	200	500	380	263
G·YD150/200	150	200	750	380	390
G·YD200/200	200	200	1000	380	526
G·YD300/200	300	200	1500	380	790
G·YD50/300	50	300	170	380	132
G·YD100/300	100	300	333	380	263
G·YD150/300	150	300	500	380	395

信息整理：扬州拓普电气科技有限公司
