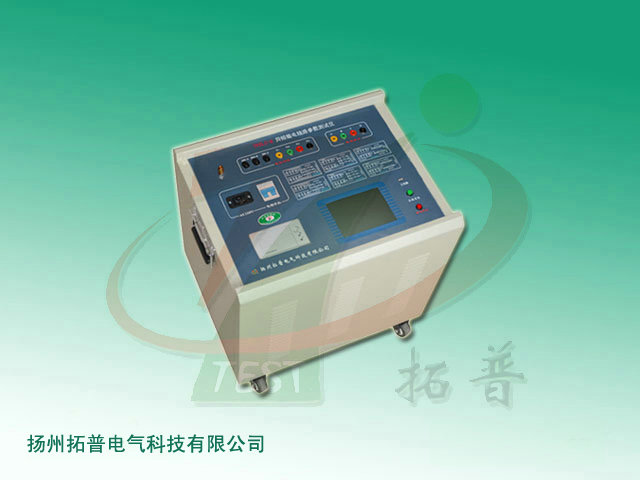

高压线路参数测试仪_TP_MS-110_技术资料
在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，而后用指针式的高精度电力测试仪表（电流表、电压表和功率表）测量各个电参量，后在计算得到输电线路工频参数测试结果。整套试验设备体积庞大，重量大，需要吊车等配合工作，十分不利于现场工作，而且由于测试电源是工频电源，容易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，对电源的容量和体积要求又进一步提高。
即便是庞大的工频电源设备，在强干扰情况下依然无法正常工作，严重时甚至烧毁仪器，这类仪器只是替代了传统的表计，实现了测试和计算自动化，但是无法解决测量中的抗干扰和三相电源设备体积庞大的根本问题。
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备运行，针对这一问题，我们开发了新款输电线路工频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的**，能极其方便快速、准确地测量输电线路的工频参数。
产品别名：高压线路参数测试仪，高压线路测试仪，输电线路参数测试仪，输电线路工频参数测试仪，线路参数测试仪
功能特点
1、全触摸超大液晶显示
仪器操作简单，配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前理想的智能型测量设备。
2、变频技术、精准测量
该输电线路参数测试仪强抗干扰能力，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
3、超强的抗感应电压能力
仪器内部采用独特的抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。
4、DSP高速处理器
仪器精准快速，采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
5、一体化结构，体积小、重量轻
仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；为试验提供了一种最简单便捷的试验手段。
6、接入电源简单方便
仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。
7、操作简单
外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。
8、海量存储数据
仪器内部配备日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
9、科学先进的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。
技术指标
1、使用条件： -20℃～50℃ RH＜80%
2、抗干扰原理：变频法
3、工作电源：AC 220V±10% 允许发电机供电
4、电源输出：输出电压：AC 300V
电压精度：0.5%
电流精度：0.5%
输出电流：8A
输出频率：45Hz、55Hz
5、测量范围：电容：0.01～30µF
阻抗：0.01～400Ω
阻抗角：-180°～+180°
6、测量分辨率：电容：0.0001µF
阻抗：0.0001Ω
阻抗角：0.0001°
7、测量准确度：电容：≥1µF时，±1%读数±0.01µF
＜1µF时，±2%读数±0.01µF
电阻：≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±2%读数±0.01Ω
阻抗角：±0.2°（电压＞1.0V）
±0.3°（电压:0.2V～1.0V）
8、干扰电流：小于40A
9、存储器大小：100组、支持U盘数据存储
信息整理：扬州拓普电气科技有限公司
