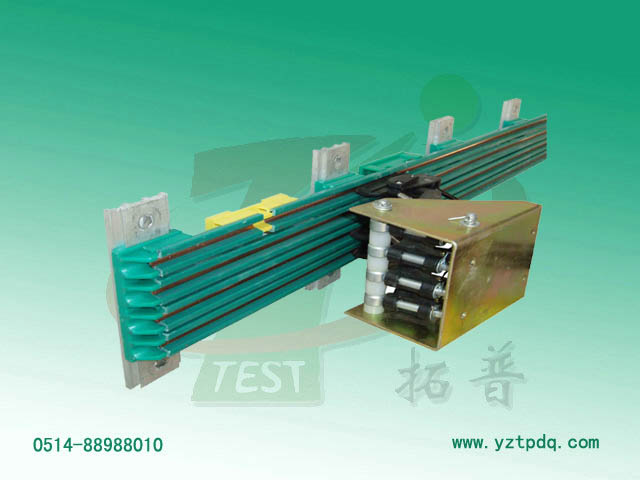

名称：组合式滑触线
型 号：HXPnR-H系列
价 格：0元
HXPnR-H系列组合式滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合。
 详细介绍

组合式滑触线

  HXPNR.H 系列组合式滑触线由H型铝合金导轨加压V型不锈钢哗接锅带。PVC绝缘护套外壳。外置式集电器以及悬吊、固定等组件组合而成。滑线整体安装后，没有导线的外露部分。该产品以设计合理，维护方便，安全可靠等特点，广泛应用于冶金、电力、货场、化工、造纸、起重，使用频率高和环境较差的场合。
            主要参数
　规　　格
HXPnR-HD2
HXPnR-HD3
HXPnR-HD5
HXPnR-HD8
HXPnR-HD13
HXPnR-HD20
　额定电压(A)
200A
300A
500A
800A
1300A
2000A
　+35℃时电流电阻(Ω/m) 11.4x 10.4x 9.4x 6.8x 5.7x 4.8x
　轨距800mm时轨间阻抗(Ω/m)
 22.2x 18.2x 16.5x 12.0x 10.1x 9.0x
　行动电压 600V/A或600V/DC
　绝缘护套击穿电压(KV) 13.9
　绝缘提表面电阻（Ω） 2x10
　DC >600V
　允许运行速(m/min) 600
　环境温度范围 -25℃+55℃
　绝缘材料可燃性
23.6x31.6 自灭
　外型尺寸 32x42
　悬挂间距(m)
　导轨断面膨胀 安装长度在200m内不考虑
　导轨标准长度(m) 6
　注：HXRnR-H型有铝合金和铜体两种滑线材料。
