产品简介
    工频耐压试验是鉴定电力设备绝缘状况最有效、直接的方法。它能检查出电气设备的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

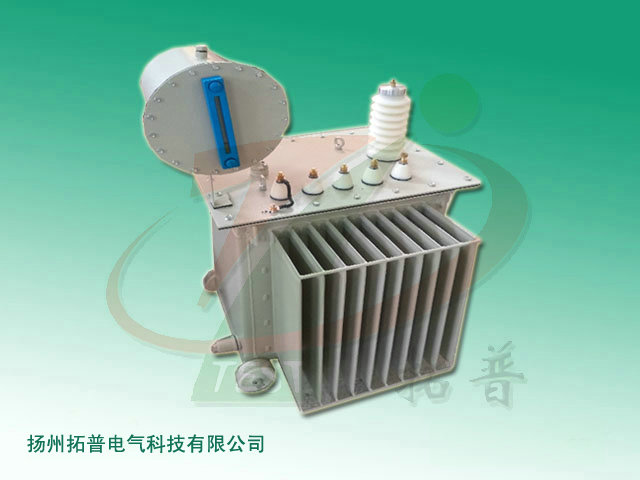

    TPGZC系列长时间工作工频高压试验装置是拓普电气根据电力行业标准设计制造的油浸式散热型工频交流耐压试验设备。该设备主要用于各种电器产品、电气元件、绝缘材料进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛适用于电力部门、输变电装备制造、高等院校与科研单位等行业。

工作原理
    TPGZC 长时间工作工频高压试验装置为单相变压器，联结组标号II。单台高压试验变压器的工作过程，将交流220V（15KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自耦调压器（50kVA以上调压器外附）调节0～200V（15kVA以上0～400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

产品结构
    TPGZC 长时间工作工频高压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。

技术指标
1、使用环境：
（1）环境温度：-20℃～+40℃
（2）空气湿度：≤90%
（3）海拔高度：≤3500m
2、工作电源：
    电源控制（箱）台输入电压为工频220V或380V、相对误差不超过±10%（具体使用电压根据用户所定规格选取）。
3、额定容量：根据客户需求定制。
4、输出电压：根据客户需求定制。
5、工作时间：根据客户需求定制。

产品选型
    其高压侧额定电压应不小于被试品的高试验电压，额定电流不小于被试品的大电容电流。
    被试品的电容电流和试验变压器所需容量计算公式为：
                     I = 2π f Cx U  ×10 -6
                    UI = 2π f Cx U 2×10 -9
    式中 I  - 被试品电容电流，A；  f - 电源频率，Hz；
         Cx - 被试品电容量，μF ；  U - 试验电压有效值，V；
         Se - 试验变压器所需额定容量，kVA
    被试品电容量Cx可由交流电桥测出。
