产品简介

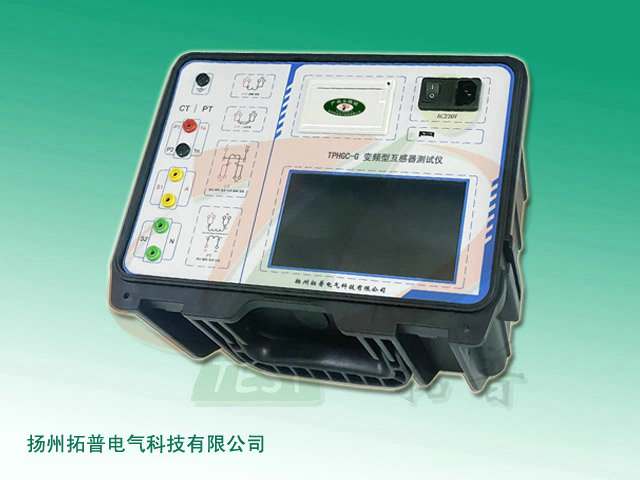

    TPHGC-G 变频型互感器测试仪是一款集互感器伏安特性、变比、极性、误差曲线、角差、比差、计算拐点值等多功能于一体的综合型互感器检测仪器。该变频互感器综合特性测试仪适用于保护类、计量类、GIS套管、零序等互感器特性进行自动测试，仪器采用彩色触摸液晶屏显示，操作更为简单方便。

功能特点
1、该变频互感器测试仪采用变频原理，仪器小巧轻便，便于现场试验。
2、以GB16847、DLT1221-2013、（IEC 60044-1、IEC 60044-6）等标准为参考。
3、该仪器支持检测CT和PT（保护、计量、测量、GIS套管、零序CT）等参数。
4、具有综合检测和分项检测功能，现场使用更加灵活。
5、可快速检测互感器的二次实际负载及功率因数。
6、自动检测5%和10%误差曲线。
7、自动给出拐点值和Kalf。
8、自带微型快速打印机，可直接现场打印测试结果。
9、采用TFT彩色液晶触摸屏显示器，操作更加简单方便。
10、内置存储器可保存10000组测试数据，掉电后不丢失，如配合U盘可实现无限量存储。
11、可配置数据分析软件，可通过PC生成检测报告。

测试功能
1、CT与PT伏安特性曲线（励磁特性）
2、CT与PT自动给出拐点值
3、CT自动给出5%和10%的误差曲线
4、CT与PT变比测量
5、CT与PT极性判断
6、CT与PT角差测量
7、CT与PT比差测量
8、CT与PT二次直阻测量
9、CT与PT二次实际负荷测量
10、CT与PT功率因数测量
11、CT与PT自动退磁
12、CT准确限值系数（ALF）
13、CT仪表保安系数（FS）

技术指标
1、工作电源：AC 220V±10%、50Hz
2、设备输出：0～180Vrms，5Arms（等效峰值20A）
3、等效励磁电压：2500V
4、励磁测量精度：≤0.5%
5、二次绕组电阻测量范围：0.1～300Ω、精度：≤0.5%
6、二次实际负荷测量范围：5～1000VA、精度：≤0.5%
7、功率因数范围：0.1～1
8、角差测量范围：0～360°、精度：±0.05°
9、比差测量精度：≤0.05%
10、CT变比测量范围：≤25000A/5A（5000A/1A）、精度：0.2%
11、PT变比测量范围：≤500kV、精度：0.2%
12、工作环境：温度：-10℃～40℃、湿度：≤90%、海拔高度：≤1000m
