产品简介
    低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

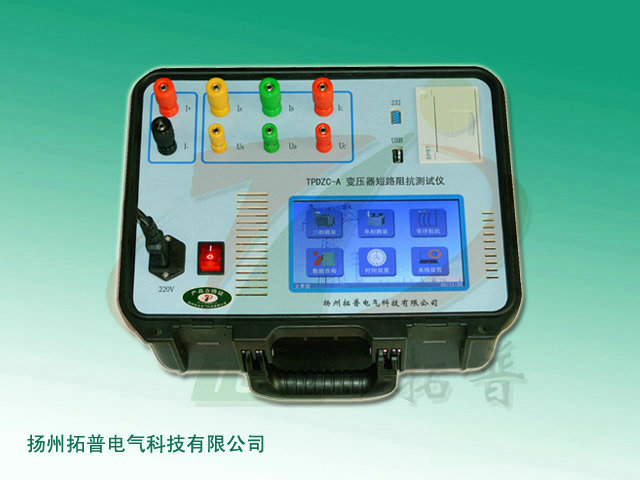

    TPDZC-A 变压器短路阻抗测试仪适用于现场和试验室条件下对35kV等级及以上主变压器进行低电压短路阻抗测量。该仪器设计精巧，功能强大，内置2000W可调电源，采用A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色触摸液晶屏显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。该仪器体积小、重量轻，便于携带，现场使用方便，减轻了试验人员的劳动强度，提高了工作效率。

功能特点
1、三相短路阻抗的测量
    可显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。
2、单相短路阻抗的测量
    可测量单相变压器的短路阻抗。
3、零序阻抗的测量
    零序阻抗的测量适用于高压侧星形接线带中性点的变压器。
4、在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
6、该仪器采用大屏幕彩色高分辨率触控液晶屏，中文菜单，中文提示，操作简便。
7、内置2000W交流可调电源，电压自动调节。
8、本仪器自带打印机，可打印显示数据。
9、设备内置存储器，可储存200组测量数据。
10、仪器配备U盘接口，用于导出测试数据。
11、具有日历、时钟功能，可进行时间校准。

技术参数
1、电压测量范围：15～500V（量程自动）
2、电流测量范围：0.5A～20A（量程自动）
3、功率：COSΦ＞0.15
4、频率（工频）：45～55（Hz）
5、短路阻抗：0～100%
6、仪器显示：4位数字
7、内置2000W交流可调电源：0～220V、10A
8、基本测量精度：电压、电流：±（读数×0.2%+3字）
                 功率：±（读数×0.5% +3字）
                 频率：±0.1%
                 短路阻抗：±0.5%
9、工作电源：AC 220V±10%、50Hz±1Hz
10、环境温度：-10℃～40℃
11、相对湿度：≤85%RH
