设备简介
    对于电力系统而言，变压器是系统中的核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
    变压器直流电阻试验及变压器变比组别试验是变压器停电检修的必测项目，要完成上述检测就需要分别配置变压器直流电阻测试仪、变压器变比组别测试仪，每次试验时都需要携带两种仪器。因为是两台独立的仪器，每台仪器均配有专用测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时，工作效率较低。

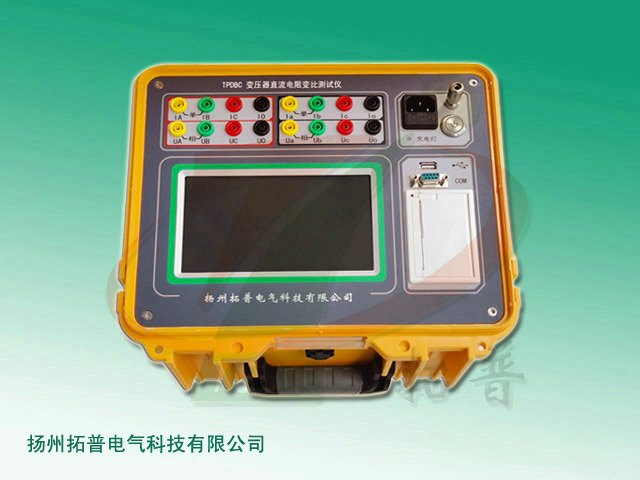

    TPDBC 变压器直流电阻变比测试仪解决了上述问题，一台仪器可进行两项测试：直阻测试和变比测试，不需要频繁的拆接测试线。该二合一配电变压器测试系统（直阻+变比）采用大容量锂电池供电，应用彩色触摸屏控制，方便现场使用。

功能特点
1、一次接线，可完成直阻测试、变比测试，简单方便。
2、直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；z高输出电流20A，可满足配网变压器低压线圈低阻值的测试。
3、变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性测试功能；盲测功能。
4、仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。
5、仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。
6、采用工业级7寸大屏显示，清新简约显示风格设计，为您创建舒适便捷的人机交互体验。
7、仪器采用大容量锂电池供电，内置充电器。
8、具有热敏打印机打印功能，快速、无声
9、具有USB接口，可外接优盘，用来存储测试数据。

技术参数
1、直阻测试
（1）输出电流：20A、10A、5A、1A、0.1A、≤10mA
（2）测量范围：20A档    0.5mΩ～100mΩ    10A档      1.0mΩ～300mΩ
               5A档     10mΩ～1.0Ω      1A档       200mΩ～6.0Ω
               0.1A档   2.0Ω～60Ω       ≤10mA档   30 Ω～50kΩ
（3）准 确 度：±（读数×0.2%+2个字）
2、变比测试
（1）测量范围：0.9～10000
（2）准 确 度：±（读数×0.1%+2字）（小于等于500）
               ±（读数×0.2%+2字）（大于500小于等于3000）
               ±（读数×0.3%+2字）（大于3000）
（3）分 辨 率：0.9～9.9999（0.0001）  10～99.999（0.001）  100～999.99（0.01）
               1000～9999.9（0.1）    10000及以上（1）
3、工作电源：内置锂电池，容量7.8AH
4、充电电压：AC220V
4、使用环境：环境温度：-10℃～50℃
             相对湿度：＜90%，不结露
