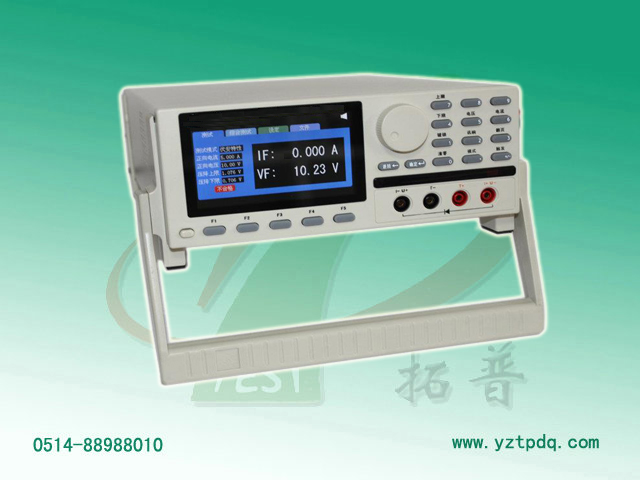

TPJXC-9960型光伏接线盒综合测试仪功能特点及基本参数
TPJXC-9960型光伏接线盒综合测试仪是拓普公司针对光伏接线盒电气特性测试需求而研制的专用测试仪器。可测试接线盒内部二极管的正向导通压降VF、反向漏电流IR、反向电压VR、导通直流电阻R、以及温度TC等参数。能满足10W~400W接线盒（2只~8只二极管）的测试需求。被广泛应用于接线盒生产厂家的在线测试及组件使用厂家的进货验收。
本仪器采用开关可编程电源技术、使得仪器在实现强大功能的前提下同时结构轻巧。
TPJXC-9960型光伏接线盒综合测试仪功能特点
1、 4.3吋TFT真彩液晶显示
2、支持U盘保存数据功能
3、标配RS232C和HANDLER接口，可实现自动化测量。
4、VF/绝缘/漏电流/温度/低电阻综合测试
5、开关电源设计，小体积多功能
6、PLC接口，产线分选
7、文件管理，支持U盘保存数据功能
TPJXC-9960型光伏接线盒综合测试仪基本参数
本仪器采用开关可编程电源技术、使得仪器在实现强大功能的前提下同时结构轻巧。
TPJXC-9960型光伏接线盒综合测试仪功能特点
1、 4.3吋TFT真彩液晶显示
2、支持U盘保存数据功能
3、标配RS232C和HANDLER接口，可实现自动化测量。
4、VF/绝缘/漏电流/温度/低电阻综合测试
5、开关电源设计，小体积多功能
6、PLC接口，产线分选
7、文件管理，支持U盘保存数据功能
TPJXC-9960型光伏接线盒综合测试仪基本参数
|
测量参数
|
正向导通压降VF、反向漏电流IR、反向电压VR、导通直流电阻R、温度TC |
|
正向导通压降VF
测试
|
电流设定 0~20A,电流回读精度 0.1%+2字
电压测试范围 0~20V，精度 0.1%+2字
|
| 反向漏电流IR反向电压VR、测试 |
电流设定 0~100mA，回读精度 0.5%
电压设定 0~250V，回读精度 0.5%
IR（1μA~100mA）/VR（0~250V） 精度 0.1%+2字
|
| 导通电阻 | 1μΩ~10Ω，精度 0.1%+2字 |
| 温度测试 | -10℃~200℃，精度 0.1%+1℃ |
| 测试步骤 | 各种功能可任意编辑组合 |
| 文件存储 | U盘导出数据，保存 |
| 比较器 | 上下限设置，输出分选信号，不合格声光报警 |
| 触发方式 | 自动触发、内部触发和远程触发 |
| 标配接口 | RS-232C接口 （SCPI指令集） HANDLER接口(PLC接口) |
| 其它 | VF-℃，IR-VR图形扫描测试功能 |
| 电源要求 | 电压：90VAC～250VAC 频率：47~400Hz 功率：500VA |
| 尺寸与重量 | 外尺寸（mm）：358(长)x249(宽)x102(高) 重量：3.5kg |
| 附件 | CHT9340开尔文夹 CHT9800 Rs232c通讯线缆 |
信息整理：扬州拓普电气科技有限公司 信息来源：www.yztpdq.com
