电力变压器在运行时,铁芯和夹件等金属构件处在电场中,若铁芯不接地,便产生悬浮点位,是绝缘放电,所以,铁芯和夹件不许一点接地。由于各种因素影响,如果铁芯或夹件再产生一点及以上接地,则接地点间就会形成闭合回路,又键链部分磁通,感应电动势,并形成环流,产生局部过热,有时烧损铁芯。为了防止烧坏铁芯,必须保证铁芯和夹件对地绝缘良好。所以,定期测量铁芯和夹件绝缘电阻是十分必要的。
一、绝缘电阻试验方法
如果铁芯和夹件没有外引接地线,则必须在大修时测量;如果铁芯和夹件有外引接地线,则可在变压器停电小修时测量。测量用2500V绝缘电阻测试仪(老变压器亦可用1000V绝缘电阻测试仪)。
以上是停电测量绝缘电阻,直接判断绝缘状况。如果铁芯和夹件没有引出接地线,也可在运行状况下判断铁芯是否有多点接地。有以下两种情况:
1、 用钳形电流表测量铁芯外引接地线的电流值大小;也可在接地开关处接入电流表或串接地故障器。当铁芯绝缘状况良好时,电流很小,一旦存在多点接地,铁芯柱磁周围相当有短路线匝存在,匝内有环流。环流大小取决于故障点与正常接地点的相对位置,即短路线匝中包围磁通多少和变压器带负荷多少有关。
2、上夹件接地也引到油箱外,则除测铁芯引出接地电流I2外,还要测上夹件引出接地线的电流值I1。
二、铁芯试验结果判断
1、停电所测绝缘电阻值判断所测绝缘短租值与以前测试值比较,应无显著差别。
若已判断铁芯有接地故障,应采取以下方法寻找具体接地位置:
1)在吊罩后目测检查。如有明显的碰外壳等,就可很方便地进行处理。

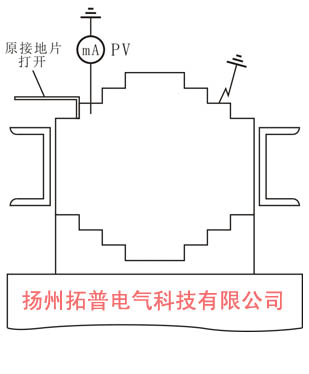

2)直流法检测。将铁芯与夹件的接地片打开,在铁轭两侧硅钢片上通入6V的直流电压,然后用直流电压表测量各级硅钢片间的电压值,当电压值等于零或者表指示反时,则认为该处是接地点,如图1-1所示。

3)交流电流法。在变压器低压绕组通入交流电压220~380V,此时铁芯中有磁通流过。如果有接地故障,用毫安表测量会有电流。当毫安表沿铁轭各级逐点测量,毫安表指示电流为零时,该处为接地点。
2、运行所测铁芯外引接地线中电流值所测电流一般不大于0.1A,是正常的。
3、 铁芯和上夹件外引接地线所测电流I2和I1当I1=I2,且数值在数安以上时,夹件与铁芯有连接点;I2>I1,I2数值在数安以上,铁芯有多点接地;I1>I2,I1数值在数安以上,夹件碰箱壳。
钳形电流表测量时应防干扰。先将钳形电流表紧靠接地线读第一次值,再钳入接地线读第二次值,两次差值才是实际电流值。
三、铁芯多点接地的处理
1、在接地回路中串联一只限流电阻R,使接地电流限制在安全范围内的0.1A,R的选择,将接地线断开,再测开路电压U,即R=U/0.1(Ω),并适当选择电阻功率,满足运行中发热安全。为防止接地故障消失后铁芯产生悬浮电位,还需在限流电阻R并一只2~8μF的电容器。
2、停电消除接地点。上述办法仅是临时措施,应在最短时间内彻底消除接地故障。在断开铁芯接地线情况下,采用电容放电(不大于600V)、单相工频(220V,30~60A)或直流电焊机(40A)加电流,烧断接地故障点。最后经过1000V交流耐压1min通过。
