本文主要为您介绍了组合式过电压保护器与金属氧化物避雷器的试验方法！测量金属氧化物避雷器和组合式过电压保护器直流1mA时的临界动作电压U1mA方法，测量金属氧化物避雷器和组合式过电压保护器0.75U1mA直流电压下的泄漏电流方法，测量金属氧化物避雷器和组合式过电压保护器运行电压下的交流

一、测量绝缘电阻

二、测量直流1mA时的临界动作电压U1mA

测量避雷器或过电压保护器的U1mA主要是检查其阀片是否受潮，确定其动作性能是否符合要求。

测量接线通常可采用单相半波整流电路，各元件的参数随被试避雷器或过电压保护器的电压等级不同而不同，如图1-1、图1-2和图1-3所示。

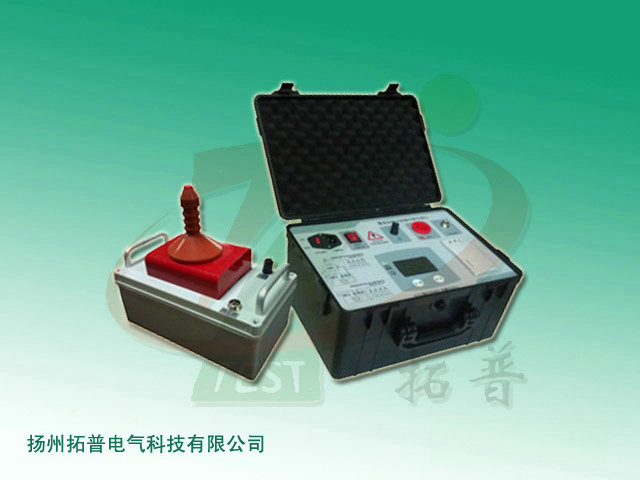

1) TPNYJ系列交流试验变压器或TPZGF系列直流高压发生器的额定电压应略大于U1mA；

2) 硅堆的反峰电压应大于2.5U1mA；

3) 滤波电容的电压等级应能满足临界动作电压大的值要求，电容为0.1～0.5μF。根据规定，整流后的电压脉动系数应不大于1.5%。经计算和实测证明，当C = 0.1 mF时，脉动系数小于1%。直流电压一般可采用TPFRC阻容分压器或静电电压表测量。

测量中应注意的问题是准确读取U1mA。因泄漏电流大于200mA以后，随电压的升高，电流急剧增大，故应仔细地升压，当电流达到1 mA时，准确地读取相应的电压U1mA。测量时应防止表面泄漏电流的影响。测量前应将瓷套表面擦试干净，同时应考虑气温的影响，当避雷器阀片的U1mA的温度系数约为0.05%～0.17%，即温度每增高10 ℃，U1mA约降低1%，必要时可进行换算。

对测量结果采用比较法进行判断，《规程》规定，U1mA与初始值相比较，变化应不大于+5%。

三、测量0.75U1mA直流电压下的泄漏电流

由于0.75UU1mA直流电压值一般比最大工作相电压（峰值）要高一些，测量此电压下的泄漏电流主要检查长期允许工作电流是否符合规定，因为这一电流与避雷器的寿命有直接关系（一般在同一温度下此泄漏电流与寿命成反比）。测量时应先测出U1mA，然后再在0.75U1mA下读取相应的泄漏电流值。根据《规程》规定，0.75U1mA下的泄漏电流值应不大于50μA。

四、测量运行电压下的交流泄漏电流

在交流电压作用下，避雷器的总泄漏电流包含阻性电流（有功分量）和容性电流（无功分量）。在正常运行情况下，流过避雷器的主要电流为容性电流，阻性电流只占很小一部分，约为10%～20%左右。但当阀片老化，避雷器受潮、内部绝缘部件受损以及表面严重污秽时，容性电流变化不多，而阻性电流却大大增加，所以测量交流泄漏电流及其有功分量是现场监测避雷器的主要方法。
