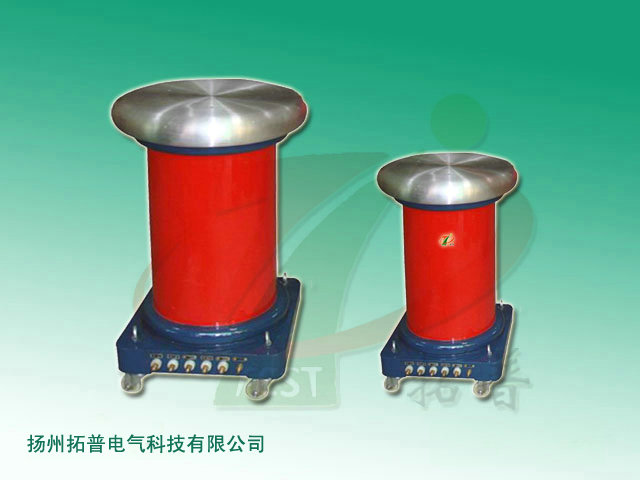

交流耐压装置（01221567）PFT-1003CM（F）技术资料
交流耐压装置是按试验变压器国标DL/T848.2-2004要求，经改进后生产的一种高压试验变压器产品，本系列产品与同类YDJ型产品相比较具有体积小、重量轻、结构紧凑、运输方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验仪器。
交流耐压装置技术指标
1、使用环境条件环境温度不高于 40℃、不低于—20℃；
空气相对湿度不大于90%；
海拔高度不超过3500米；
2、工作电压
电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
3、交流耐压装置额定参数；
交流耐压装置技术指标
1、使用环境条件环境温度不高于 40℃、不低于—20℃；
空气相对湿度不大于90%；
海拔高度不超过3500米；
2、工作电压
电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
3、交流耐压装置额定参数；
|
规格
|
容量
（kvA）
|
高压输出
|
低压输出
|
仪表
|
变比
|
温升℃
|
||
|
电压（kv）
|
电流（mA）
|
电压（v）
|
电流（A）
|
电压（v）
|
高/仪
|
30分钟
|
||
|
1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
100
|
500
|
10
|
|
3/50
|
3
|
50
|
60
|
200
|
15
|
100
|
500
|
10
|
|
5/50
|
5
|
50
|
100
|
200
|
25
|
100
|
500
|
10
|
|
10/50
|
10
|
50
|
200
|
200
|
50
|
100
|
500
|
10
|
|
20/50
|
20
|
50
|
400
|
380
|
53
|
100
|
500
|
10
|
|
30/50
|
30
|
50
|
600
|
380
|
79
|
100
|
500
|
10
|
|
50/50
|
50
|
50
|
1000
|
380
|
120
|
100
|
500
|
10
|
|
3/100
|
3
|
100
|
30
|
230
|
13
|
100
|
500
|
10
|
|
10/100
|
10
|
100
|
100
|
380
|
26
|
100
|
1000
|
10
|
|
20/100
|
20
|
100
|
200
|
380
|
53
|
100
|
1000
|
10
|
|
30/100
|
30
|
100
|
300
|
380
|
79
|
100
|
1000
|
10
|
|
50/100
|
50
|
100
|
500
|
380
|
132
|
100
|
1000
|
10
|
|
100/100
|
100
|
100
|
1000
|
380
|
263
|
100
|
1000
|
10
|
|
20/150
|
20
|
150
|
130
|
380
|
53
|
150
|
1000
|
10
|
|
30/150
|
30
|
150
|
200
|
380
|
79
|
150
|
1000
|
10
|
|
50/150
|
50
|
150
|
330
|
380
|
132
|
150
|
1000
|
10
|
|
100/150
|
100
|
150
|
665
|
380
|
263
|
150
|
1000
|
10
|
|
50/200
|
50
|
200
|
250
|
380
|
132
|
150
|
1000
|
10
|
|
100/200
|
100
|
200
|
500
|
380
|
263
|
200
|
1000
|
10
|
|
200/200
|
200
|
200
|
1000
|
380
|
526
|
200
|
1000
|
10
|
|
300/200
|
300
|
200
|
1500
|
380
|
790
|
200
|
1000
|
10
|
|
100/300
|
100
|
300
|
330
|
380
|
263
|
300
|
1000
|
10
|
|
200/300
|
200
|
300
|
665
|
380
|
526
|
300
|
1000
|
10
|
|
300/300
|
300
|
300
|
3000
|
380
|
790
|
300
|
1000
|
10
|
交流耐压装置应用领域
PFT系列便携式交流绝缘耐压测试仪非常适合用来测试架空设备、真空瓶和断路器、开关装置、汇流输送管、电动真空开关、自动继电器、套管、熔断器和避雷器、工安保护产品、小型变压器、电器组件及马达。
交流耐压装置主要特点
◆ PFT系列的3kVA机型的控制器包括一个两个档位的千伏表和三个档位的输出电流表。
◆ 具有外部安全闭锁、零启动安全闭锁、过电流保护功能，有屏蔽/接地回路两种测试模式。
◆ 操作面板上开的窗口装有玻璃，可减少静电累积。
◆ 所有3kVA机型还有故障烧弧模式可供选购。
◆ 为了更易于移动，PFT-1003CM（F）还可选购手推车。
交流耐压装置的选择
其高压侧额定电压应不小于被试品的zui高试验电压，额定电流不小于被试品的zui大电容电流。
被试品的电容电流和试验变压器所需容量计算公式为：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被试品电容电流，A ； f — 电源频率， Hz；
Cx — 被试品电容量，μF ； U — 试验电压有效值，V；
Se — 试验变压器所需额定容量， KVA
被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
信息整理发布：扬州拓普电气科技有限公司
