金属氧化物避雷器的试验项目,应包括下列内容:
1、测量金属氧化物避雷器及基座绝缘电阻;
2、测量金属氧化物避雷器的工频参考电压和持续电流;
3、使用直流高压发生器测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流;
4、检查放电记数器动作情况及监视电流表指示;
5、工频放电电压试验。
注:1)无间隙金属氧化物避雷器的试验项目按本文第1、2、3、4条的内容,其中第2、3两条可选做一项;2)有间隙金属氧化物避雷器的试验项目按本文第1条、第5条的内容。
金属氧化物避雷器绝缘电阻测量,应符合下列要求:
1、35kV以上电压:用5000V绝缘电阻测试仪,绝缘电阻不小于2500MΩ;
2、35kV及以下电压:用2500V绝缘电阻测试仪,绝缘电阻不小于1000MΩ;
3、低压(1kV以下):用500V绝缘电阻测试仪,绝缘电阻不小于2MΩ。
4、基座绝缘电阻不低于5MΩ
测量金属氧化物避雷器的工频参考电压和持续电流 ,应符合下列要求:
1、金属氧化物避雷器对应于工频参考电流下的工频参考电压,整支或分节进行的测试值,应符合《交流无间隙金属氧化物避雷器》GB 11032或产品技术条件的规定;
2、测量金属氧化物避雷器在避雷器持续运行电压下的持续电流,其阻性电流或总电流值应符合产品技术条件的规定。
注:金属氧化物避雷器持续运行电压值参见现行国标《交流无间隙金属氧化物避雷器》GB 11032。
测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流应符合下列规定:
1、金属氧化物避雷器对应于直流参考电流下的直流参考电压,整支或分节进行的测试值,不应低于现行国标《交流无间隙金属氧化物避雷器》GB 11032 规定值,并符合产品技术条件的规定。实测值与制造厂规定值比较,变化不应大于±5%。
2、0.75倍直流参考电压下的泄漏电流值不应大于50μA,或符合产品技术条件的规定。
3、试验时若整流回路中的波纹系数大于1.5%时,应加装滤波电容器,可为0.01~0.1μF,试验电压应在高压侧测量。
检查放电记数器的动作应可靠,避雷器监视电流表指示应良好。
工频放电电压试验应符合下列规定:
1、工频放电电压,应符合产品技术条件的规定;
2、工频放电电压试验时,放电后应快速切除电源,切断电源时间不大于0.5s,过流保护动作电流控制在0.2~0.7A。
信息整理:扬州拓普电气科技有限公司

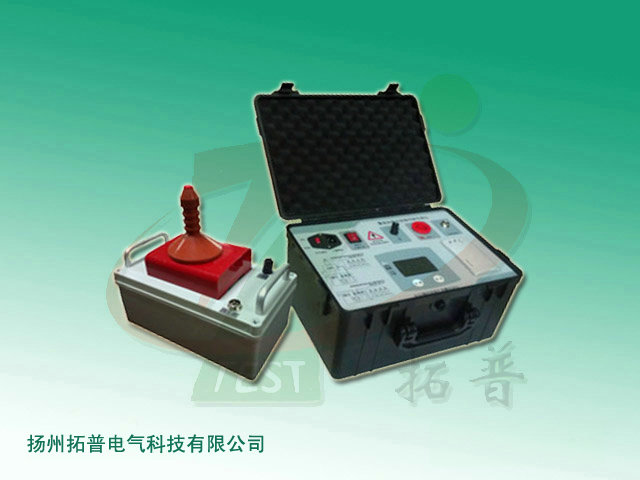

过电压保护器测试仪
