开关机械特性测试是开关生产、安装、调试过程中不可或缺的一个环节，对于检测、鉴定开关的机械特性有着极为重要的意义。机械特性参数是判断高压开关性能，以及高压开关能否安全用于电网的重要标准。开关机械特性测试系统，依据《3.6～40.5kV交流金属封闭开关设备和控制设备》GB 3906-2006为设计蓝本，参照电力行标——《DL/T846.3-2004高电压测试设备通用技术条件第3部分：高压开关综合测试仪》——并在公司原有产品基础上进行更新优化设计的。该系统为进行各类开关动态分析提供了方便，能够准确地测量出各种电压等级的断路器、负荷开关、隔离开关、接地开关的机械动特性参数。
主要功能
● 采样技术，系统的采样频率40 kHz，位移幅值分辨率可以达到16位。
● 本产品配备电脑，由上位机软件控制测试全过程以及后期数据的分析和管理。上、下位机通过USB连接线缆进行连接。
● 打印出详细报告，报告内容包括单分、单合曲线、包络线、电流曲线等以及参数列表。
● 实现开关单分、单合、合分、分－θ—合分、分－θ—合分－t—合分、合分—t－合分六种测试。
● 测试时需要安装传感器来测量行程—时间特性曲线，并能按照IEC 62271－100—2001：05以及GB 1984-2003标准的要求完成标准曲线和实测曲线的图形比对。
● 可以选择将传感器安装在A、B、C三相中的任意一相，灵活设置。
● 可以选用角位移传感器，软件包含了三种角度与行程的转换模式。
● 测试的控制方式包含内控、外控、手力三种方式。
● 准确测试出分、合闸线圈电流峰值以及变化曲线。
● 计算并显示出触头速度以及加速度的变化曲线。
● 可以根据“占行程百分比”、“时间”、“行程”三种定义方式分别定义触头运动速度，满足各种速度测试要求。
● 直接准确测量触头开距。
● 测量并以显示断口波形、反弹幅值、弹跳、超程、过冲等。
● 可测试不同期、分、合闸速度、时间等断路器机械特性参数，兼顾旧标准要求测试的项目，同时涵盖了新标准要求测试项目。
● 提供强大的数据库功能，保存所有测试过的数据，并根据不同依据提供后期查询功能。
技术指标
● 额定输入电压：三相四线AC380±10%、50Hz；
● 环境温度：-10℃～60℃，环境湿度：<90RH；
● 测试台使用大尺寸液晶显示器；

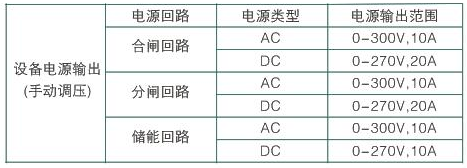

● 电源输出参数：

● 时间测量范围：1～9999ms；分辨率：0.025ms；精度：±（0.05%t+0.025）ms；
● 行程测量范围：0～9999 mm；分辨率：0.01mm；精度：传感器总长/（216-1）mm；
● 速度测量范围：0～20m/s；分辨率：0.01m/s；
● 线圈电流测试范围：0～20A（如需要更大测量范围，可定制）；
● 电流波形幅值精度：≤1%FS；
● 采用16位高精度AD转换器，采样频率40K。
信息整理：扬州拓普电气科技有限公司
