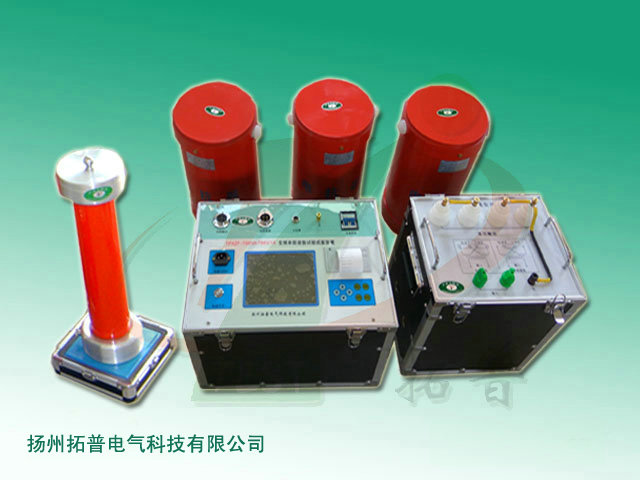

变频串联谐振试验装置主要适用于电力、冶金、工矿企业动力部门等针对10kV～35kV高压交联电缆进行交接和预防性试验的现场试验装置。整套装置由变频控制箱、励磁变压器、电抗器和电容分压器组成。利用励磁变压器激发串联谐振回路，通过调节输出频率，使回路中电抗器和试品电容发生串联谐振，是当前高压试验的一种新方法，已得到广泛的应用。
技术特点
※应用脉冲宽度调制PWM方式，工作稳定效率高。
※输出电压的调节和变频器的逆变均采用先进、可靠的绝缘栅场效应IGBT开关管主要器件均采用进口元器件。
※变频控制箱大屏幕液晶显示，一键式操作，界面操作简单易学。
※仪器可自动搜频 、手动搜频、手动升压、自动降压等功能。
※升压电位器零起升压，全量程平滑调压升压。
※试验时可直读高压电压，高压电流，试验频率，试验时间等参数。
※变频控制箱设有低压过压、低压过流及高压闪烙保护、断电保护、电源欠压保护等功能。
※仪器具有保存数据查询打印功能。
常用规格
技术指标
1、仪器工作电源：AC220V±10%单相、50Hz
2、功率电源电压：AC380V±10%单相、50Hz
3、输出电压：75kV
4、输出容量：75kVA
5、输出频率范围：30Hz～300Hz
6、装置测量精度：1.0级
7、连续试验时间：＞60min
8、频率调节分辨率：0.01Hz
9、输出波形：正弦波，波形畸变率≤0.5%
10、频率调节灵敏度：0.1Hz，不稳定度≤0.5%
11、系统品质因数：20～60
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
信息整理发布：扬州拓普电气科技有限公司
