产品简介
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击,或变压器在运输和安装时受到机械力撞击后,检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

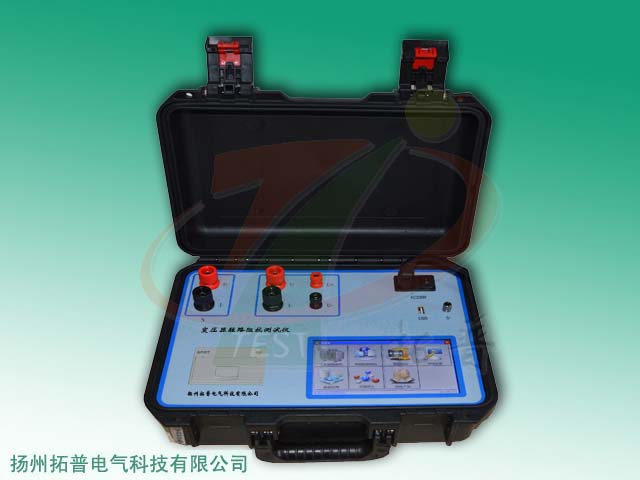

本仪器用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧,功能强大,内置2000W可调电源,采用A/D同步交流采样和数字信号处理技术,测量数据准确;外部采用大屏幕彩色液晶显示,中帕菜单提示;配备高速热敏打印机,大容量内部存储器,方便数据的存储和打印;保存的数据可通过USB转存到U盘。仪器体积小、重量轻,便于携带,现场使用极为方便,大大减轻了试验人员的劳动强度,提高工作效率。
测试功能
1、三相短路阻抗的测量:显示三相电压、三相电流、三相功率;自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比,以及与铭牌阻抗的误差百分比。
2、单相短路阻抗的测量:测量单相变压器的短路阻抗。
3、零序阻抗的测量: 零序阻抗的测量适用于高压侧星形接线带中性点的变压器。
4、在仪器允许的测量范围可直接测量,超出测量范围可外接电压、电流互感器,仪器可设置外接电压、电流互感器的变比,直接显示施加的电压、电流的值。
5、仪器采用大屏幕彩色高分辨率触控液晶,中文单,中文提示,操作简便。
6、内置2000W交流可调电源,自动调节。
7、仪器备有232接口,可外扩功能。
8、仪器自带打印机,可打印显示数据。
9、内置存储器,可储存200组测量数据。
10、仪器备有U盘接口,用于存取测试数据。
技术指标
1、电压测量范围：5～400V
2、电流测量范围：0.1～20A
3、测量精度：0.2级
4、工作电源：AC 220V±10%
5、电源频率：50Hz
6、环境温度：-10℃～50℃
7、环境湿度：≤85%RH

信息整理：扬州拓普电气科技有限公司
