一、产品用途.
JC-3型智能避雷器监测仪，是将3只传感器安装在避雷器低压端与地之间，将显示仪器安装在开关柜面板上。用来记录三相避雷器泄漏电流、中心点电流、放电次数和和放电时间的一种仪器，大尺寸液晶板显示。用于户内开关柜面板安装，220V 交流或直流电源供电。环境温度20"C~+60"C
二、结构和性能
JC-3型智能避雷器监测仪主要由传感器、输入隔离变换单元、模数(AD)转换器、单片机、记忆单元、日期电路、保护电路、开关电源、液晶屏、120X120标准塑壳等部分组成。它是利用安装在避雷器与地之间的传感器，感应出避雷器的泄露电流信号和放电电流信号，经隔离变换单元得到避雷器泄露电流值和一定电压幅值和脉宽的脉冲信号，通过模数转换器输入单片机，实现对避雷器动作时间、动作次数和泄露电流的记录。智能电路能根据避雷器:三相泄漏电流不同的相位关系，测量出三相中心点不平衡泄漏电流。中心点电流能很灵敏的判断避雷器早期故障。当检测仪无外接电源时，仪表不显示，也不能计数，但仪表内部长寿命锂电池能长久保存已记录的数据。
本仪表具有声光报警功能，仪表可以根据三相避雷器的电流大小以及中心点电流值的人小进行声光报警。当4个电流值有一个超标时都能声光报警，其中中心点零序电流具有极高的报警灵敏度，当三相正常时(平衡)，零序电流极小，如某相避雷器发生早期故障，泄漏电流稍微增人时，零序电流会有数倍的增幅，所以它能很灵敏的判断避雷器是否正常运行。

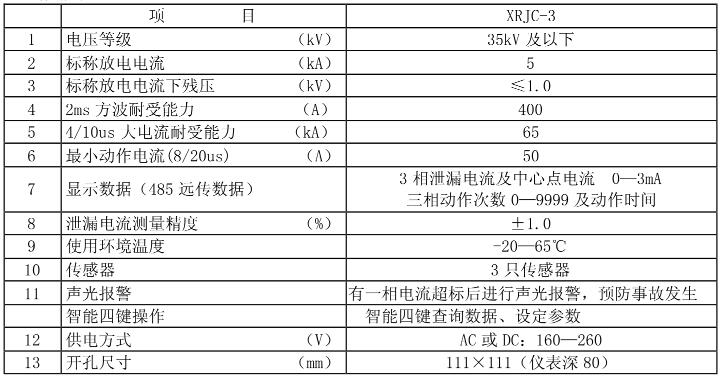

电气性能表:

通信功能:本仪表可附加RS485通信功能，传送三相避雷器的泄漏电流、放电次数、放电时间和三相避雷器中心点电流等参数，订货时需说明。.
技术参数
智能避雷器监测仪传感器从避雷器下部获得泄露电流和动作信号，具有计数准确，存储量大，能智能查询，显示清晰，结构小，面板式安装等优点。智能监测仪性能符合标准JB/T 10492-2004《避雷器用监测器》的规定。其主要性能:放电计数器在波形8/20微妙，幅值: 10A~10kA， 能准确可靠动作。放电计数器残压很低(U5kA<600V)，方波通流能力>400A，泄露电流显示范围0~3.8mA。
三、产品安装
参照示意图进行安装。三相避雷器分别通过各自的传感器接地。智能监测仪主体安装在开关柜面板.上，标准机壳，开孔尺寸111X< 11mm2. (宽X高)，仪表尺寸120X120X80 (宽X高X深)。传感器芯线(红.
色)接各相“+”端，皮线接“一”端。
