功率信号源简介
2021B是一款理想的可输出正弦波、方波、三角波、脉冲波的单通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p(±100Vp)电压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。
输入
外置信号输入端为BNC接口。当信号内置输入,此时为功率信号源模式,设置波形,频率,电压等参数即可;当信号外置接入,此时为放大器模式,输入电阻为5kΩ,输出电阻可切换,调节电压增益即可实现信号放大。
输出
输出接口为香蕉插座,输出电压0~200Vp-p(±100Vp),最大输出电流(峰值)500mAp。
液晶面板显示
2021B功率信号操作面板液晶显示,设备状态及参数动态显示,交互界面一目了然,简洁易懂。
电压增益
2021B功率信号外置输入信号时为放大器工作模式,此时电压增益是数控0~60倍(1step)可调。结合液晶面板增益的显示,能够快速调整至需要的电压值。
监测口
1/100Monitor:此端口电压为输出端口的1/100,监测口为BNC接头,可以直接连接到示波器进行输出电压的实时监测。

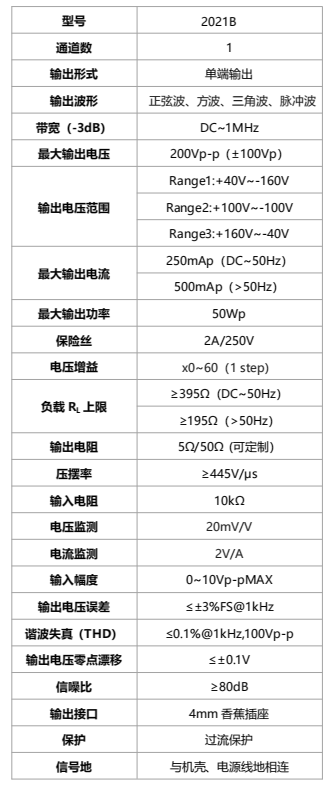

技术参数
