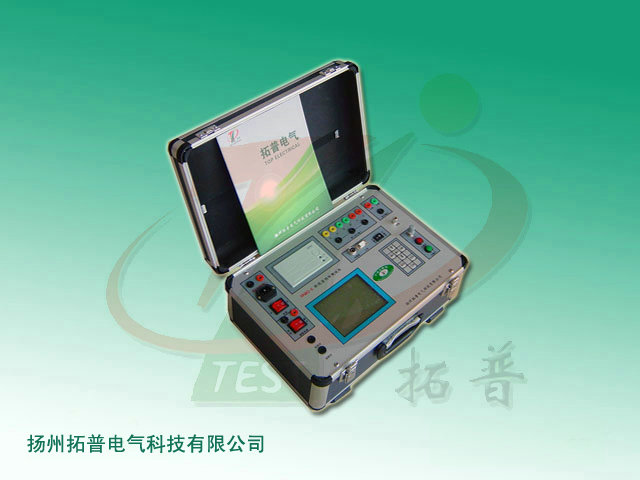

高压开关动作特性测试仪以电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T 846.3-2004高压开关综合测试仪为设计依据，该仪器为各类断路器进行动态分析提供了方便，可检测SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。内置快速微型打印机，可打印试验数据及图谱。
功能特点
1、产品性能
（1）时间：12个断口的固有分、合闸时间，同相同期、相间同期。
（2）重合闸：每断口的合－分，分－合，分－合－分；金短时间、无电流间隔时间值。
（3）弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
（4）速度：刚分、刚合速度，zui大速度，时间－行程特性曲线。
（5）行程：总行程，开距，超程，过冲行程，反弹幅值。
（6）电流：分、合闸线圈的分、合闸电流值、电流波形图。
（7）动作电压：机内提供DC0～270V/20A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
2、产品特点
（1）仪器适用于国内外生产的常用型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
（2）传感器：直线行程传感器、旋转测速传感器安装方便，简捷。
（3）触发方式：内触发、外触发、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
（4）储能输出：仪器可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。
（5）主机大屏幕、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
（6）主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。
（7）仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。内置快速微型打印机，打印试验数据及图谱。
技术指标
1、使用环境
输入电源：AC 220V±10%、50Hz±10% 大气压力：86～106kpa
环境温度：-20～45℃ 环境湿度：≤80%RH
2、安全性能
绝缘电阻：＞2.0MΩ
介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
3、基本参数
（1）时间：量程：0～4000.0ms 分辨率：0.1ms 误差：≤0.1%rdg±0.1
（2）速度：量程：0～20.00m/s 分辨率：0.01m/s 误差：≤1%rdg±0.01
（3）行程：真空断路器：量程：50.0mm 分辨率：0.1mm 误差：≤1%rdg±0.1
SF6断路器：量程：300.0mm 分辨率：0.1mm 误差：≤1%rdg±0.1
少油断路器：量程：800.0mm 分辨率：0.1mm 误差：≤1%rdg±0.1
4、线圈电流：量程：20.00A 分辨率：0.01A
5、输出电源：DC0～270V数字可调/20A 分辨率：1V 误差：≤1%rdg
信息整理：扬州拓普电气科技有限公司
