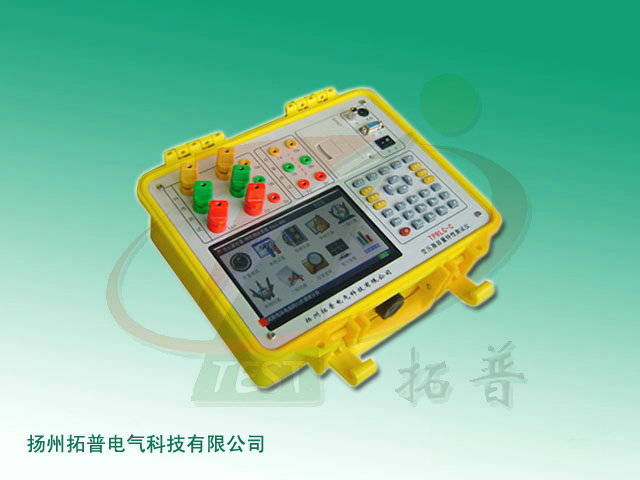

电力变压器容量特性测试仪的容量测试结果准确率高。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。
该有源变压器容量特性测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等特点，可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷检测仪器。
功能特点
1.可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷
2.结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器特性数据
3.所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高
4.变压器特性测量中，电压量程可达750V，电流量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器
5.变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围
6.大屏幕、高亮度液晶显示，全中文菜单及操作提示，实现了非常友好的人机对话界面；宽温度、亮度可调节式液晶屏，可适应不同环境温度
7.根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。
技术指标
1、内置电源输出范围
电压：0～10V 电流：0～10A
2、特性测试电源输入范围
电压：0～750V 电流：0～100A
3、测试准确度
电压、电流：±0.2% 功率：±0.5%（CosΦ>0.1）, ±1.0%（0.02
4、工作温度
-20℃～+60℃
5、充电器电源要求
市电 AC160V～265V
6、绝缘度
⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟
信息整理：扬州拓普电气科技有限公司
