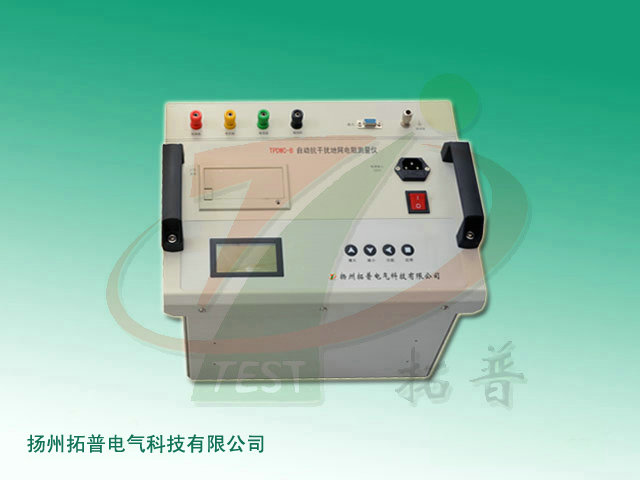

异频大地网接地电阻测试仪用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压等工频特性参数及土壤电阻率。
功能特点
测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量;
抗干扰。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有高的抗干扰性能,测试数据稳定可靠;
精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网;
功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压;
操作简单。全中文菜单式操作,直接显示出测量结果;
布线劳动量小。无需大电流线。
技术参数
阻抗测量范围 0~150Ω
分辨率 0.001Ω
测量误差 ±(2%读数+0.005Ω)
抗工频电压 10V
测试电流波形 正弦波
测试电流频率 45Hz、55Hz 双频
输出电流 5A
输出电压 420V
测量线要求 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
使用条件
环境温度 -10℃~50℃
环境湿度 ≤85%RH
工作电源 AC220V±10%
电源频率 50±1Hz
