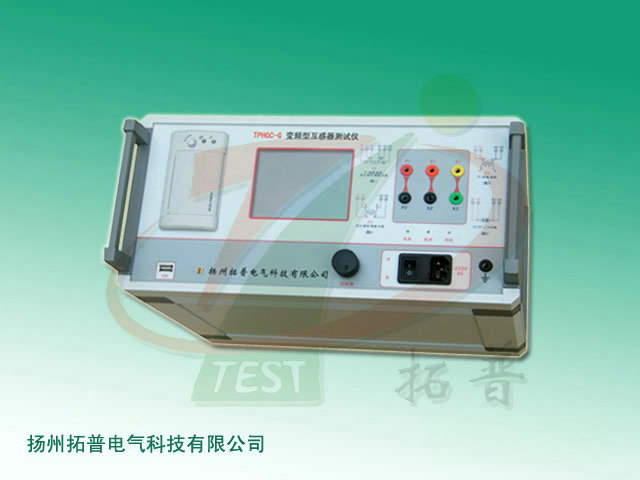

变频式互感器特性测试仪主要用于对保护类、测量类或TPY类互感器进行自动测试，适用于实验室也适用于现场检测。测试简单方便，一键完成CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式。参考标准：GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）
技术特点
• 支持检测CT和PT（保护类、测量类、TP 类）稳态和瞬时等参数.
• 满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
• 采用先进的电源技术，励磁电压高达30KV.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 测试简单方便，一键完成CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式。
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便＜10Kg，非常利于现场测试.

CT（保护类、测量类、TP 类）	PT
• 伏安特性曲线（励磁特性）	• 伏安特性曲线（励磁特性）
• 自动给出拐点值	• 变比测量
• 自动给出5%和10%的误差曲线	• 极性判断
• 变比测量	• 二次绕组电阻测量
• 比差测量	• 二次实际负荷测量
• 相位测量（角差）	• 铁心退磁
• 极性判断	• 比差测量
• 二次绕组电阻测量	• 相位测量（角差）
• 二次实际负荷测量
• 铁心退磁
• 剩磁系数(Kr)
• 二次时间常数(Ts)
• 励磁电感（LU）
• 暂态面积系数（Ktd）
• 峰瞬误差 （Er）

项    目		参    数
工作电源		AC220V±10% 、50Hz
设备输出		0～220Vrms， 5Arms（20A峰值）
励磁测量精度		≤0.5%（0.2%*读数+0.3%*量程）
二次绕组 电阻测量	范围	0.1～300Ω
	精度	≤1%（0.2%*读数+0.3%*量程）
二次实际 负荷测量	范围	5VA～1000VA
	精度	≤0.5%（0.2%*读数+0.3%*量程）±0.1VA
相位测量 （角差）	精度	±4min
	分辨率	0.01min
CT变比测量	范围	1-10000
	精度	≤0.05%
PT变比测量	范围	1-10000
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%， 海拔高度：≤2000m
尺寸、重量		尺寸：410mm × 250mm × 300mm ，  重量：≤10Kg
