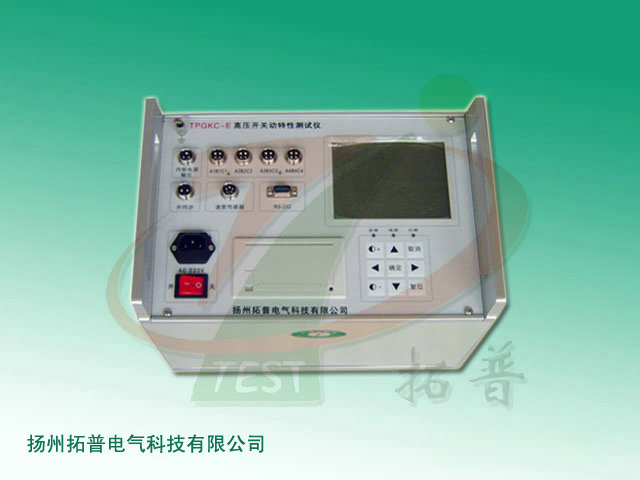

高压开关动特性测试仪依据GBl984-2003《高压交流断路器》 (即IEC62271—100-2001修改版)和DL/T846.3-2004《高压开关综合测试仪》而设计，能够准确地测量各种类型断路器（包括真空开关、SF6开关、油开关等）的各项机械特性参数。
★主要功能特点：
☆仪器界面全汉化、操作简单、接线方便、抗干扰、测量过程全自动化，自带直流操作电源。
☆基于WINDOWS平台软件系统的支持，为用户建有一个断路器机械特性测试数据的数据库。
☆采用高性能数字信号处理器(DSP)和可编程逻辑器件CPLD)，大量使用表面贴封装的元器件，从而进一步提高了一起的可靠性及抗干扰能力，断口可抵御现场感应的上万伏高压。
☆全自动波形缩放功能，根据行程的长短、分(合)闸时间的大小，自动设置合适的X轴，丫轴的坐标刻度。
★主要技术参数：
☆工作电源：AC或DC 220V±10%。
☆使用环境：温度-10℃～50℃相对湿度≤80%
☆计算机通讯接口：标准RS232接口
☆电源调压范围：DC30～240V纹波系数≤1%
☆电源输出Max电流：10A
☆测试范围及精度：

测试项目	范 围	分辨率	精 度
时间测量	999ms	0.1ms	0.05%读数±0.1ms
电流测量	0～10A	25mA	100mA
行程测量	0～900mm	0.1mm	0.04%量程(0～30mm) 0.1%量程(0～900mm)
速 度	0～20m/s	0．01m/s	1%读数±0.02m/s

信息整理：扬州拓普电气科技有限公司
