互感器交接时和更换绕组后进行现场变比检查试验专用仪器 参考标准：JB/T5356-2002 头个采用电压测量法、采用恒压源 电子法测量互感器极性 适用于几十安培至几万安培的所有电流互感器，所有电磁式电压互感器
产品概述

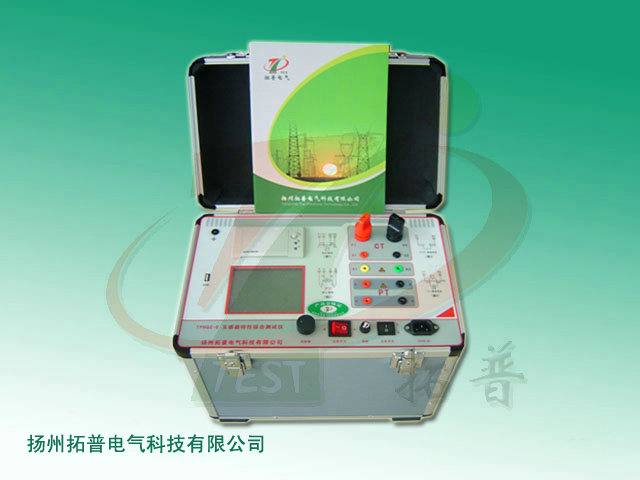

互感器变比极性测试仪，根据JJG313-94《测量用电流互感器》，JJG313-93《测量用电压互感器》要求互感器交接时和更换绕组后必须进行现场变比检查试验。
常规互感器变比的检查方法是电流法，从原理上讲是一种容易理解可行的检查方法，但是随着系统容量的增加，电流互感器的一次电流越来越大，大可达数万安培;现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能，况且体积庞大，重量重达几百公斤或几吨，现场使用更为困难，如采用小电流法，由于电流互感器磁感度、线性度、阻抗、漏抗的影响会使电流互感器误差骤增，失去了变比检查的意义。
该互感器变比极性测试仪体积小、重量轻、测量范围广、便于携带，适于现场使用的电流互感器变比测试仪越来越成为互感器测试工作的必备手段。
产品别称
互感器变比极性检测仪、互感器变比极性测试仪
产品特征
1、头个采用电压测量法，体积小重量轻，便携式,满足现场工作轻便性
2、电压波形由单片机程序产生，干净纯正，免除了电网干扰
3、内部采用恒压源，读数稳定
4、本互感器变比极性测试仪适用于从几十安培至几万安培的所有电流互感器，所有电磁式电压互感器
5、该互感器变比极性测试仪能直接显示变比值
6、电子法测量互感器极性，简单直观
产品参数
技术参数
1、工作电源：220Vac±10%/50Hz
2、电压输出：0～1000Vac（15A峰值）
3、电流输出：0～600Aac
4、变比检测：≤5000A/1A(25000A/5A)、精度±0.5%
5、环境温度：-10℃～40℃
6、环境湿度：≤90%
7、海拔高度：≤1000m
信息整理：扬州拓普电气科技有限公司
