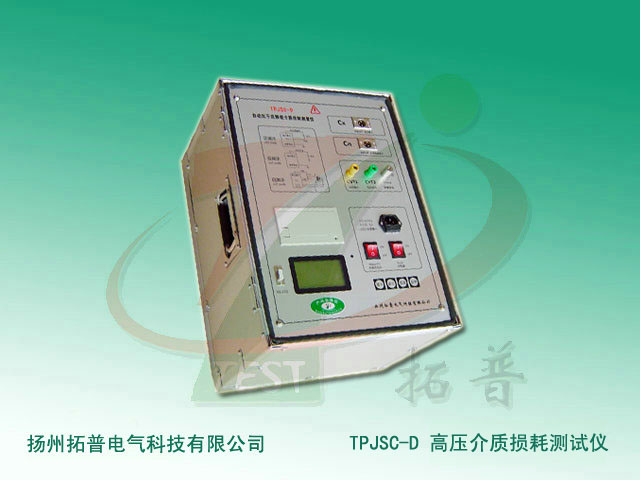

全自动抗干扰异频介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术，能保证该仪器在强电场干扰下准确测量。
产品别称
介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪
产品简介
全自动抗干扰异频介损测试仪采用中文菜单操作，微机自动完成全过程的测量。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。 仪器内部装备了高��升压变压器，并采取了过零合闸、防雷击等保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
产品特性
1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量
10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
12、接地保护功能，当仪器不接地线或接地时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
13、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压。
技术参数
1、准确度：
Cx: ±（读数×1%+1pF）
tgδ: ±（读数×1%+0.00040）
2、抗干扰指标： 变频抗干扰，在200%干扰下仍能达到上述准确度
3、电容量范围：
内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率：高到0.001pF，4位有效数字
4、tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
5、试验电流范围：10μA～1A
6、内施高压：
设定电压范围：0.5～10kV
输出电流：200mA
升降压方式： 连续平滑调节
试验频率：
45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度： ±0.01Hz
7、外施高压：
正接线时试验电流1A，工频或变频40-70Hz
反接线时试验电流10kV/1A，工频或变频40-70Hz
8、CVT自激法低压输出：输出电压3～50V，输出电流3～30A
9、测量时间： 约40s，与测量方式有关
10、输入电源： 180V～270VAC，50Hz/60Hz±1%，市电或发电机供电
11、计算机接口： 标准RS232接口
12、打印机： 炜煌A7热敏微型打印机
13、环境温度： -10℃～50℃
14、相对湿度： <90%。
信息整理：扬州拓普电气科技有限公司

型号	电容 范围PF	外施高压	CVT 自激测量	CVT 变比	低压 屏蔽法	测量准确度
801	3～60000 （10kv）	无	无	无	无	电容精度： ±（1.0%×读数±5pF） 介损精度： ±（1.0%×读数±0.05% 电容小可分辨0.001pF 介损分小可分辨0.001%
801C	3～60000 （10kv）	有	C1、C2 同时测量	无	无
801D		有		有	C1C2同 时测量
