目前在电力系统中，地网接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
该地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，该地网接地电阻测试仪简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

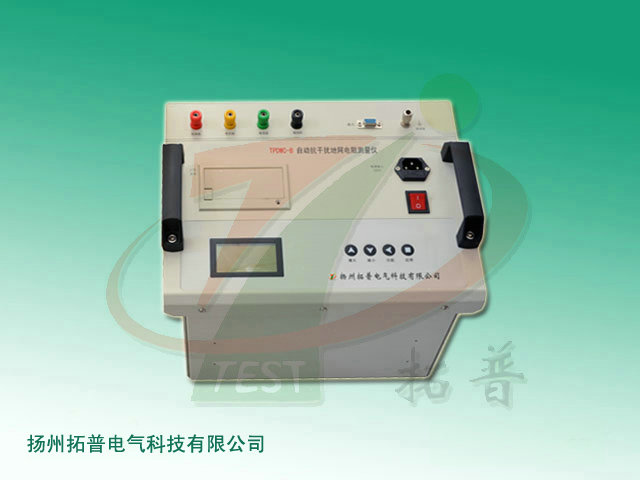

DW-3A地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
3A地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大到5A，不会引起测试时接地装置的电位过高，同时它还具有强的抗干扰能力，故可以在不停电的情况下进行测量。
仪器别称
3A大地网接地电阻测试仪、大地网接地电阻测试仪、地网接地电阻测试仪、大型地网接地电阻测试仪、大地接地电阻测试仪、大型地网接地测试仪、大型地网接地阻抗测试仪、大电流接地网接地电阻测试仪、抗干扰地网接地电阻测试仪、异频地网接地电阻测试仪、地网阻抗测试仪、地网接地导通测试仪、建筑物地网电阻测试仪、
仪器功能
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网
4、该大地网接地电阻测试仪功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压
5、操作简单。全中文菜单式操作，直接显示出测量结果
6、该3A大地网接地电阻测试仪布线劳动量小，无需大电流线
技术参数
3A,5A大地网接地电阻测试仪参数请以产品使用说明书或合同为准，如果您发现技术参数信息不准确，欢迎纠错

仪器名称	大地网接地电阻测试仪、地网接地电阻测试仪、大地网接地电阻测试仪、接地电阻测试仪
测量范围	0～150Ω（含电流桩阻抗）
分 辨 率	0.001Ω
测量误差	±（读数×2%+0.005Ω）
*大输出电压	AC 180V (45Hz、55Hz，双频，正弦波)
*大输出电流	AC 3A (45Hz、55Hz，双频，正弦波)
仪器重量	15kg
抗干扰能力	抗工频50Hz电压10V
测量线要求	电流线铜芯截面积≥1.5mm2
	电压线铜芯截面积≥1.0mm2
供电电源	AC 220V±10%，50Hz

信息整理：扬州拓普电气科技有限公司
