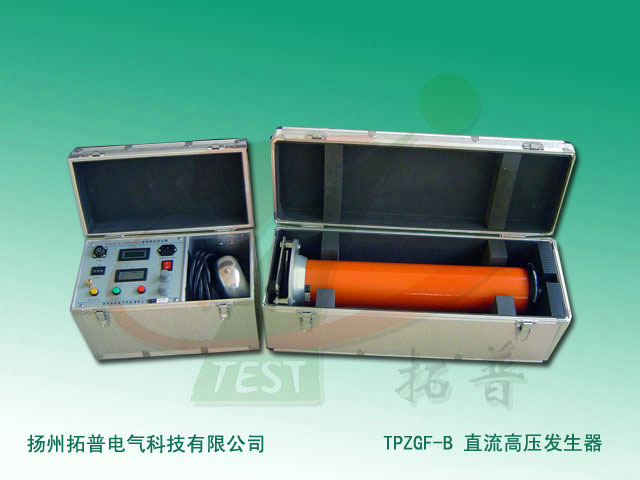

数字式系列直流高压发生器是根据行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求研发、设计、制造的新产品——轻型直流高压发生器，产品适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是当今比较理想的产品。
数字式系列直流高压发生器采用高频倍压电路，应用PWM高频脉宽调制技术、闭环调整、采用了电压大反馈，使电压稳定度大幅度提高。使用性能优的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、超轻型，并能承受额定电压放电而不损坏。
数字式系列直流高压发生器仪器主要部件选用优质元器件，使仪器可靠、稳定，仪器倍压筒体用新技术研制生产，内部高频升压变压器经专业人员特殊设计、体积小，容量大，过载能力强，便于现场作业试验。
产品特点
1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。
2、应用PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度高，波纹系数更小。
3、按免维修设计，主要部件均选用美、德、日等国元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护等各种保护功能。自动保护电路功能强，保护完善可靠，使用操作安全。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
10、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
技术参数
1、输出电压：200kV（其它规格可根据用户要求定制）
2、输出电流：5mA（其它规格可根据用户要求定制）
3、工作电源：AC 220V±10%、50Hz
4、电压测量误差：1.0%（满度）±1个字
5、电流测量误差：1.0%（满度）±1个字
6、过压整定误差：≤1.0%
7、0.75切换误差：≤1.0%
8、纹波系数：≤0.5%
9、高压极性：负电压极性、零电压启动、连续可调
10、电压稳定度：随机波动，电源电压变化±10%，≤0.5%
11、环境温度：-15℃～50℃
12、相对湿度：当温度为25℃时，不大于90%（无凝露）
13、海拔高度：2000m以下
