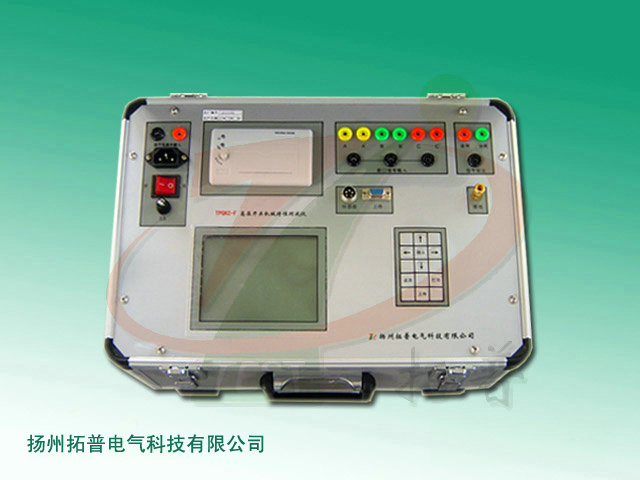

高压开关机械特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照电力行业标准《高电压测试设备通用技术条件》第3分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便。适用于进口、国产各厂家少油、多油、真空、六氟化氯（SF6）等高压开关的机械特性测试，亦适用于电磁动作类电器(如接触器、继电器)等的时间测试。设备别称：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪。
设备特性
1、开距（单位均为: 时间ms 速度 m/s 距离 mm）特点
2、可做电动操作和手动操作;
3、适且500kV电压等级以内各种高压断路器的机械动特性测试；
4、可实测行程和自定义行程；
5、能够实现断路器的单合、单分、合分、重合,重分操作；
6、接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑长久保存,也可现场调阅打印所有数据及运动曲线图；
7、采用汉字提示以人机对话的方式操作；
8、数据准确，强抗干扰性，体积小，重量轻，美观大方；
9、机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
10、机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
11、仪器内置直流电源,可选择范围:（30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常准确.
12、能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
13、可配置上传软件，实现电脑存档和网上查阅, 打印。
技术参数
1、环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.
2、型 式：便携式 包装：铝合金箱
3、直流电源选择范围：25-265V/10A 分辩率：1V 精度≤±1%
4、工作电源：AC220V ±10% 频率：50Hz ±5%
5、环境温度：-10°C~40°C 相对湿度：≤85%
6、绝缘电阻：≤2MΩ
7、介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。
8、时间测试范围：1~499.9ms 分辩率：0.01ms 精度≤0.1ms
9、速度测试范围：15m/s 分辩率：0.01m/s 精度±1%读数+2个字
10、行程测试范围：不限 分辩率：0.01mm 精度±1%读数+2个字
信息整理：扬州拓普电气科技有限公司
