变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业。适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联动力电缆、互感器、套管等交接试验和预防性试验。
本公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术，国内高压试验行业，利用这一技术设计、制造的变频串联谐振高压试验装置，符合有关高压试验的规程和要求。
整套装置的组成

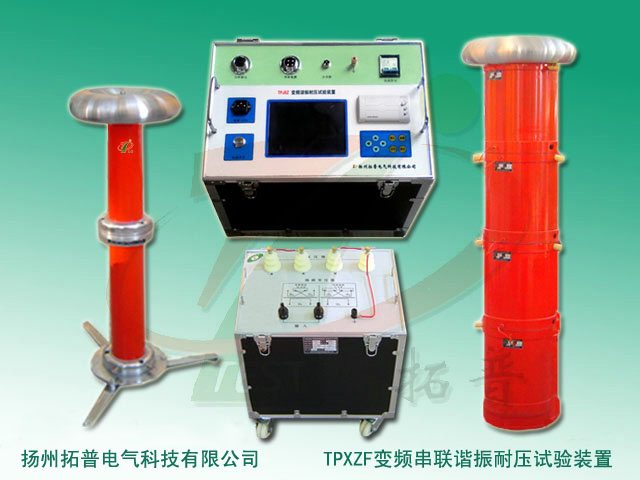

整套装置由调频电源、励磁变压器、电抗器、分压器等组成。
功能特点
1、成套装置便于携带、干式结构、任意组合、综合功能、一机多用。变频调压电源采用功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，同时系统也有很强的过载能力。
2、设备自动调谐功能强大。自动调谐时，从30Hz到300Hz自动扫频，用户能直观地看到装置调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，之后准确锁定谐振频率。
3、仪器能灵活整定试验电压、调频范围、加压时间。既能快速找到谐振点，又能通过自动调压控制试验过程，安全性高。
4、装置采用大尺寸彩屏显示试验数据、试验状态，并有实时操作步骤提示功能。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。试验结果能计算出被试品电容值。自备微型打印机，具备试验数据打印功能。
5、装置保护功能完善，安全可靠高。具有过电流、过电压及闪络保护功能，可有效保护人身及设备安全。
技术参数
1、环境温度：-10℃~45℃
2、工作温度：≤90%
3、海拔：≤2000M
4、电源输入：380±10%、三相或220V±10% 单相（10kW以下），50Hz
5、额定输出容量：0~5000kVA
6、谐振电压：0~1000kV
7、频率调节范围：30~300Hz
8、系统测量精度：0.5级
9、频率调节分辨率：0.01Hz
10、不稳定度：≤0.05%
11、输出波形：正弦波
12、波形畸变率：≤0.05%
13、噪声：≤60db
14、电抗器Q值：30~120
信息整理：扬州拓普电气科技有限公司
