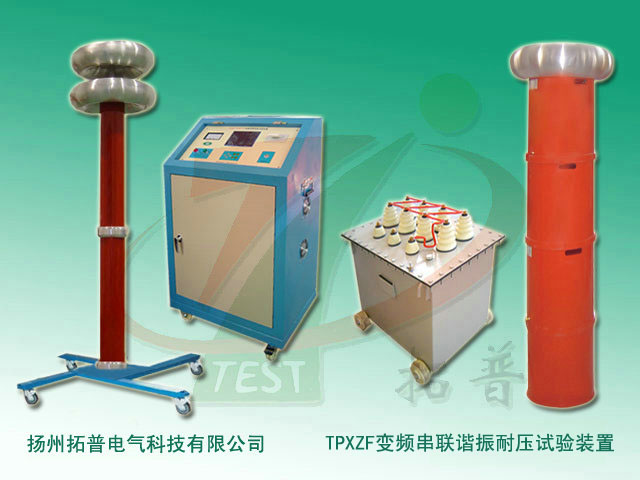

调频式串联谐振高压试验设备可对不同电压等级、不同截面积、不同长度的电缆进行交流耐压试验，亦可用来对GIS、开关、互感器、电机、发电机定子绕组等设备进行交流耐压试验。该设备具有重量轻、电源容量需求小（仅为采用试验变压器试验时所需电源容量的1/20～1/80）、电压波形好、操作简便、适宜现场使用等优点。整套设备包括的主要部件有：变频控制箱、谐振电抗器、励磁变压器及电容分压器等。
功能特点
1、简便 :
a．自动试验：自动调谐、自动升压、自动计时、自动降压并显示试验结果，一气呵成。
b．自动调谐：在主界面中即可启动该功能，自动找到谐振频率。
c．手动调频：高稳定、高精度高分辨率数字调谐，一键操作简单方便。
d．手动调压：粗调、细调、微调，一键数字调压，简洁方便。
f．指针电压及电流表，直观反映变频控制箱工作状态。
2、可靠
a．低压过流过压保护，确保控制箱运行。内面板上具有过压保护拨码设定；
b．软、硬件高压过压保护，确保被试品测试。
c．失谐保护，有效保护设备及被试品的工作。功能够在突然失谐时自动切断高压;
d．电压调节零位保护，有效保护试验人员及设备的工作。以保证调谐的高压回路的零起升压；
e．放电保护，有效保护试验人员、被试品及设备的运行。
3、配置灵活
a. 电抗器可单台或多台串联或并联使用，以适应不同电压等级、不同截面、不同长度的电缆及其它GIS、短路器等被试品的交流耐压试验。额定输出电压为22kV，因此本设备配置灵活，一组多用。
b. 本套设备配有“负载补偿电容器”，当试品电容量较小（如试验电缆较短）时，并联于试品两端以达到谐振升压、完成试验目的。单独使用补偿电容器即可使系统谐振升压，可用于对试验人员的操作培训。
技术参数
a. 输出试验电压：0～100kV AC，有效值
b. 输出频率：30～300Hz
c. 谐振电压波型：正弦波，波形畸变率＜1.0%
d. 品质因数：30～80
e. 输出电流：4.95A（22kV）；10kV电缆试验 0.825A（110KV）；35kV电气主设备试验
f. 试验容量：108kVA
g. 工作制： 满功率输出下，连续工作时间60min
h. 输入工作电源： 三相380V±10％，50Hz，＜12A/相
i. 环境温度：-10℃～+40℃
j. 相对湿度：＜95%，无凝露状况
k. 海拔高度：1000m以下
l. 噪声：≤50dB
◆适用范围： 适用于220kV及以下电压等级电气主设备交流耐压试验 ·适用于110kV及以下电压等级橡塑电缆交流耐压试验
◆制造范围： 输出电压：0～400kV（可按需订制） ·输出容量：0～400kVA（可按需订制） ·输出频率：20～300Hz（可按需订制）
◆技术特点： 完全便携、干式结构、任意组合、综合功能、一机多用 ·手动、自动试验模式，自动调谐、自动稳压、参数设置 ·数字、模拟双重监控，软硬件双重过压保护数据保存，电脑联机 ·自主设计研制的环氧真空浇注电抗器多达34个规格品种，适应不同电压、电流、频率及工作制的变化组合
