安全操作
• 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。
• 断开电缆连接时，总是从输送功率的装置开始。
• 在装置有输出时，切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。
• 在测试时，总是保持互感器高压侧的一个端子接地。
• 不要将其它物体插入通风口或是输入/ 输出口。
• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。
• 不要在多雨或潮湿气候下操作测试仪。
• 不要在易爆气体或蒸汽存在的环境下操作测试仪。
• 在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
• 测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。
• 为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
• 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的唯一允许电源。
• 当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，并损坏连接的互感器或是测试仪！
• 面板上的输入/ 输出插口的接线只能用带有4 mm2 安全“香蕉”插头和塑料外壳的电缆。
• 不要站在靠近或正在连接头的下面，夹钳可能跌落砸伤。
• 如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。
注意事项：
1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。
2、试验前请将仪器可靠接地。
3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。
4、CT变比极性试验时，应将不检测的二次绕组短接。
5、做PT伏安特性试验时，一次绕组的零位端接地。
6、实验中严禁触碰所有测试端子。
本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

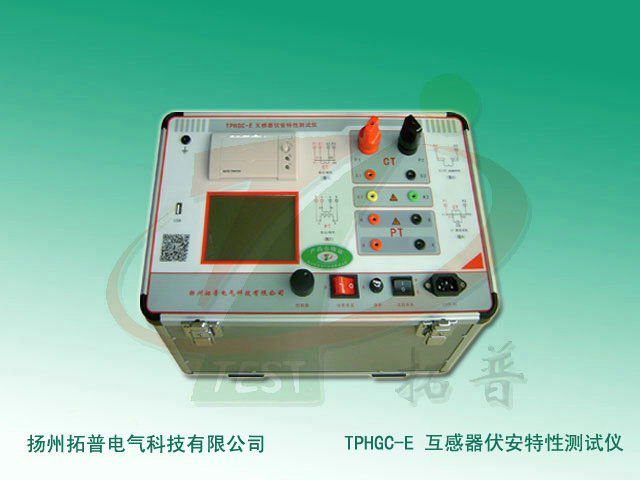

一.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.
四．测试仪主要测试功能：（见表1）

CT	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 极性判断	• 交流耐压测试
• 交流耐压测试	• 铁心退磁
• 铁心退磁

五. 测试仪主要技术参数： （见表2）

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～1000V（20A峰值）
励磁测量精度		≤（0.2%*读数+0.3%*量程）
CT 变比测量	范围	≤3000A/1A(15000A/5A)
	精度	±0.5%
PT 变比测量	范围	≤500KV
	精度	±0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%
