一、执行标准和规范
1、产品应满足以下规范要求：
《高压试验装置通用技术条件第2部分：工频高压试验装置》（DL/T 848.2-2018）
《带电作业工具、装置和设备预防性试验规程》（DL/T 976-2017）
《绝缘介质耐电压试验设备》（JB/T 7082-2013）
《工业机械电气设备 耐压试验规范》（GB/T 24344-2009）
2、产品应满足现场环境及系统要求，要求提供的整套设备必须性能可靠、质量优良。
二、设备基本参数
1、名称：绝缘工具耐压机
2、数量：1台
3、主要参数：

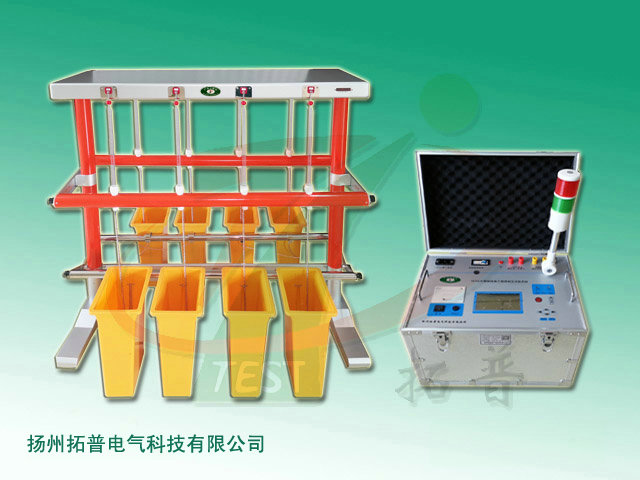

主要包括：油浸式高压试验变压器、绝缘杆支架、绝缘手套绝缘靴测试水槽、配套智能控制台，容量：20kVA，输出电压：120kV。
三、技术要求
1）油浸式高压试验变压器：
1.容量：20kVA
2.输入电压：AC:400V 50Hz
3.输入电流：50A
4.输出电压：120kV
5.阻抗：9%
6.精度等级：1.5级
7.铁外壳八角形结构，底部装有可移动脚轮。
2）绝缘杆支架
绝缘等级120kV，试品数量：8只，用于绝缘杆的工频耐压试验
3）绝缘手套绝缘靴测试水槽
测试数量8只
水槽材质：桶体为聚乙烯水桶，底座为1.5mmA3钢板喷塑；水槽尺寸：长1100×宽900×高1000（mm）
4）配套智能控制台
1.容量：20kVA
2.输入电压：AC:380V+N  50Hz
3.输入电流：52.6A
4.输出电压：AC0～430V 连续可调
5.输出电流：50A
6.精度等级：0.5级
主要功能：高压电压指示、低压电流指示、耐压计时、低压过流保护及设定、零位启动保护、启动、停止、计时、8路高压电流指示、单个试品过流（击穿）甄别指示、自动脱开不合格试品（不合格试品不影响试验的连续性）。
5）验电器耐压测试支架
电压等级35kV、电动调节
信息整理：扬州拓普电气科技有限公司
