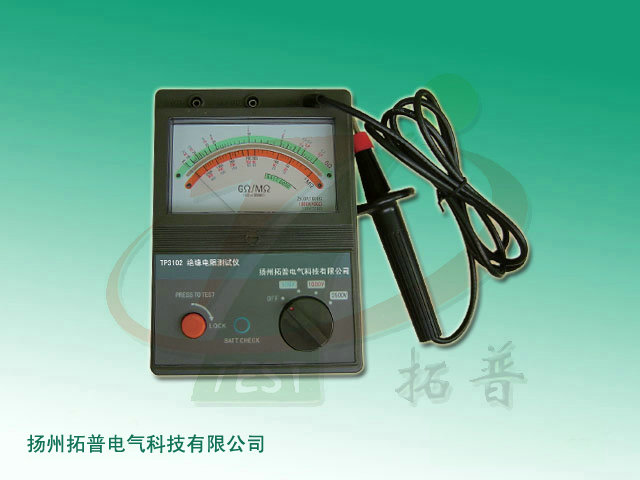

指针式系列高压绝缘电阻测试仪（自动摇表），采用电子测量线路和元器件，其输出电压稳定、测量范围宽、自动换挡、读数直观。特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备的绝缘电阻、吸收比等，是取代老式摇表的产品。
工作特性
1、工作条件
a 使用温度：-10℃—+40℃
b 相对湿度：40℃ 85%RH
c 供电电压：DC 12V
2、性能特性：如表一

规格型号	3102	3102	3121	3122
输出电压 （DC）	2.5KV±5%	5KV±5%	2.5KV±5% 1000V±5% 500V±5%	5KV±5% 2.5KV±5%
测量范围 1GΩ=1000MΩ	0—2 GΩ 1—100 GΩ	0—4 GΩ 2—200 GΩ	2.5KV   0—2 GΩ 1—100 GΩ 1KV   0—0.8 GΩ 0.4—40 GΩ 500V    0—0.4 GΩ 0.2—20 GΩ	2.5KV   0—2GΩ 1—100 GΩ 5KV     0-4G Ω             2—200 Ω
测量误差	0.02—50 GΩ±10% 其余±20%	0.02—100 GΩ±10% 其余±20%	2.5KV 典型值 0.02—50 GΩ ±10% 其余±20%	5KV 典型值 0.02—100 GΩ ±10% 其余±20%
