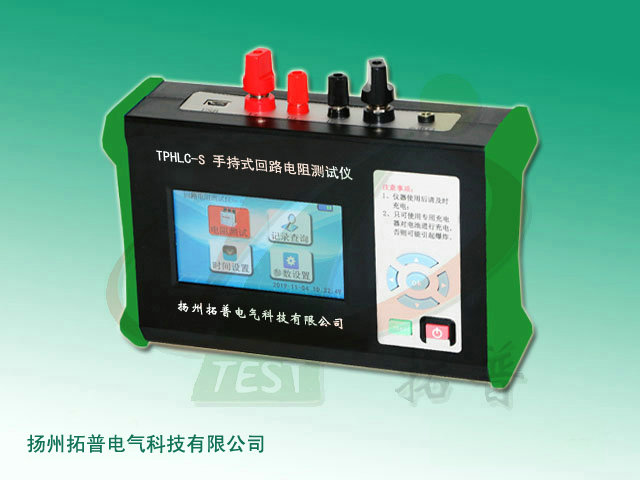

TPHLC3690手持式回路电阻测试仪又名接触电阻测试仪，仪表采用微处理机技术，精密四线法测试，准确可靠。用于高压开关、断路器、继电器金属触点等微小电阻的测量。仪表体积小重量轻，配有大容量电锂电池组，一次充电可进行500次测量。特别适合在户外工地使用。广泛应用于是发电、输电、变电、建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等工矿企业。
手持式回路电阻测试仪根据人体工程学原理设计，手感舒适，特殊设计的机体结构具有绝缘、封闭，防漏电、防风沙，减震防护等功能。仪表采用高亮度5寸触摸彩屏，操作简易快速功能直达，字符清晰明亮，中英文显示界面。仪表有多档测试电流可选，仪表显示当前档位的测试范围，用户可自行选择电流档位及测试时间，满足用户不同场合的要求。
手持式回路电阻测试仪由主机、监控软件、测试线、电源适配器、USB通信线等组成。仪表可存储测试1000组数据，用户可通过蓝牙通信读取数据记录，也可通过USB通信及上位机软件将数据记录上传电脑，进行历史数据读取、查阅、保存等功能。
主要功能
电阻量程：0.0uΩ～10.000mΩ
测试电流档位：50A、100A（2档）
测试精度：±0.5%
分辨力：0.1uΩ
输出电压：约3.7V
测试时间：快速、10s、20s、30s、40s、50s、60s
测量次数：＞500次（100A 快速模式）
存储功能：1000组(掉电或更换电池不会丢失数据)
过热保护功能：当内部温度过高时停止测试
抗工频干扰：满足1000KV变电站
电源：DC 7.4V 2500mAh 锂电池
显示屏：5寸真彩液晶触摸屏
蓝牙通信
USB通信接口
产品特点
1、5寸触摸彩屏，大容量动力锂电池，手持式结构，携带方便，操作简单。
2、最大测试电流100A，符合《DL/T845.4-2004》电力标准。
3、抗工频干扰，满足1000KV变电站使用。
4、仪表测试精度高0.5%，量程宽0.0uΩ～10.000mΩ，分辨率高0.1uΩ。
5、多档测试电流与测试时间可选，满足用户各种场合的需求。
6、外壳具有绝缘、封闭，防漏电、防风沙、防震防护等功能。
7、过热保护，当内部温度过高时停止测试
8、自动关机功能，无操作15分钟后自动关机。
9、可存储1000组数据，掉电不会丢失数据。
10、具有蓝牙通信功能，可与移动终端通信。
11、具有USB通信及上位机软件，可与计算机通信。
技术参数

电流档位	测量范围	测量准确度
10A	100.0uΩ～80.000mΩ	±5%
20A	100.0uΩ～40.000mΩ	±5%
30A	100.0uΩ～26.000mΩ	±3%
40A	100.0uΩ～20.000mΩ	±3%
50A	100.0uΩ～10.000mΩ	±0.5%±0.4uΩ
60A	80.0uΩ～9.000mΩ	±0.5%±0.4uΩ
70A	60.0uΩ～8.000mΩ	±0.5%±0.4uΩ
80A	40.0uΩ～7.000mΩ	±0.5%±0.3uΩ
90A	20.0uΩ～6.000mΩ	±0.5%±0.3uΩ
100A	0.0uΩ～5.000mΩ	±0.5%±0.2uΩ

功    能	用于高压开关、断路器、继电器金属触点等微小电阻的测量。
电    源	DC 7.4V 2500mAh 锂电池
显示屏	5寸真彩液晶触摸屏，分辨率480×854
测试方式	精密四线法，2路A/D同时检测
测量范围	0.0uΩ～10.000mΩ
最小分辨率	0.1uΩ
输出电压	约3.7V
测试电流（DC）	50A、100A（2档）
测试电流精度	±5%
测量时间	快速、10s、20s、30s、40s、50s、60s
测量次数	＞500次（100A 快速模式）
溢出显示	超量程溢出功能：仪表显示超量程，请检查接线
电池电量指示	实时显示当前电池电量
数据存储	1000组(掉电或更换电池不会丢失数据)
数据保持	每次测试完后自动保持显示所测结果
自动关机	无操作15分钟后自动关机
测 试 线	红黑各1条
蓝牙通信	安装APP后，可在移动终端查看测试结果
USB通信	通过上位机软件存储数据，可以上传电脑保存、分析、打印
仪表尺寸	263mm×152mm×74mm
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
耐    压	AC 3700V/rms(外壳与螺钉之间)
适合安规	IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》、《JJG 1052-2009 回路电阻测试仪、直阻仪检定规程》、《DL/T845.4-2004电阻测量装置通用技术条件第4部分：回路电阻测试仪》

信息整理：扬州拓普电气科技有限公司
