拓普原创TPBTC-A型变压器铁芯接地电流测试仪技术指标
仪器简介
TPBTC-A型变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流而精心设计制造的，由主机、电流钳、监控软件、通讯线等组成。
电力变压器是电力系统中重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。
主机采用高速微处理器，3.5寸彩色触摸液晶屏，智能触摸操作，方便快捷。能实时显示被测电流的大小及波形；运用FFT变换、数字滤波等技术，使测试数据更准确；具有报警临界值设定及报警指示功能；具有日期时钟及设置功能；具有自动关机时间功能；具有设定试品编号功能；具有USB接口，可将存储数据导入电脑，仪表可以存储数据及波形200组。

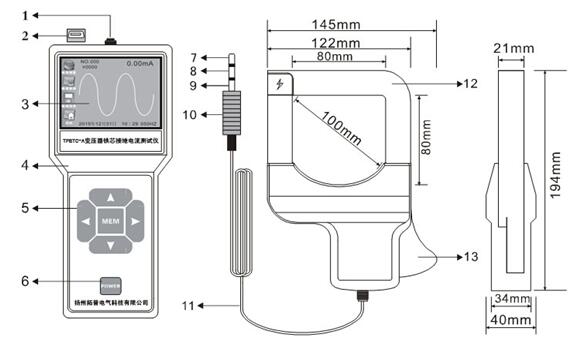

电流钳选用特殊合金，采用磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为80mm×80mm，可钳φ80mm以下的电缆或接地线，或钳扁钢地线，便携式钳形设计，不必断开被测线路，非接触测量，安全快速。
监控软件具有在线实时监控与历史查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。
技术指标
1、设备功能：变压器铁芯接地电流测试；交流漏电流、电流测试
2、工作电源：DC9V 碱性干电池 LR6 1.5V×6
3、测试方式：钳形CT
4、钳口尺寸：80mm×80mm (可钳φ80mm导线，或96mm×4mm扁钢地线)
5、电流范围：AC 0.00mA～30.0A
6、频率范围：20Hz～200Hz
7、分 辨 率：AC 0.01mA
8、测量精度：±1.5%±3dgt
9、显示模式：3.5寸彩色触摸液晶屏
10、操作方式：同时具有智能触摸和按键控制方式
11、主机尺寸：198mm×100mm×45mm
12、电流钳尺寸：194mm×145mm×40mm
13、质 量：主机450g(含电池)；电流钳780g
14、LCD 尺寸：显示域：71mm×53mm
15、电场干扰：外电场100A靠近10mm时约10mA
16、采样速率：2次/秒
17、数据存储：200组(掉电或更换电池不会丢失数据)
18、自动关机：具有自动关机及不自动关机功能设置功能，开机默认5分钟后自动关机。
19、触摸屏校准：具有触摸屏校准功能
20、USB接 口：具有USB接口，可将仪表所存数据导入电脑。
21、报警设置：报警临界值设定范围：10mA～30.0A
22、报警指示：当测试值超出报警临界值时，液晶闪烁、蜂鸣器响。
23、线路电压：AC 600V以下线路测试
24、溢出显示：超量程溢出功能：“OL”符号显示
25、电池电压：当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池。
26、额定电流：大180mA
27、引线长度：电流钳引线长度为2米
信息整理：扬州拓普电气科技有限公司
